Ёмкость под дизтопливо: нормы, материал и комплектация
Обновлено: 10 августа 2026 г.Для закупщиков и инженеров по материалам
Материал подготовлен в формате экспертной статьи для покупателей, инженеров и специалистов, которым важно не просто найти, где ёмкость под дизтопливо, а понять, какая конструкция, материал и условия эксплуатации действительно подходят под задачу.
Мы излагаем материал как инженеры-практики: раскладываем сложную тему по полкам, без навязчивой рекламы и без советов «берите любой вариант и не думайте». У темы «ёмкость под дизтопливо» много нюансов — если их не учесть на старте, ошибки проявятся уже в эксплуатации.
Смотрите также: пластиковые ёмкости, инженерный подбор.
Бриф

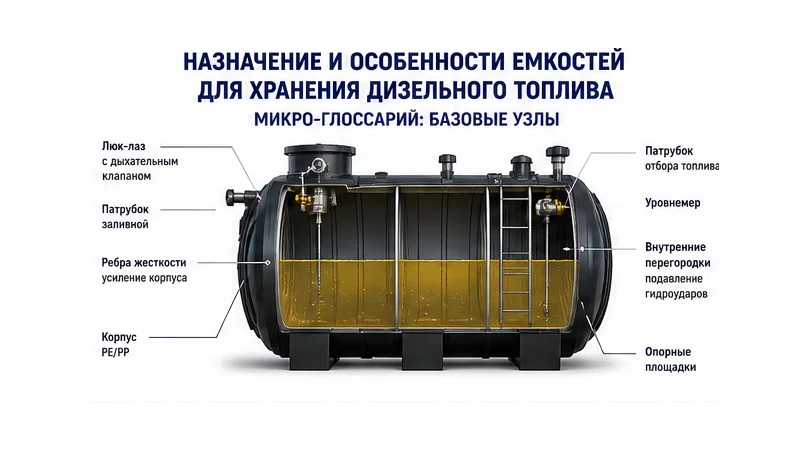

Назначение и особенности емкостей для хранения дизельного топлива
Информация о хранении дизельного топлива носит справочный характер. Проектирование резервуаров должно выполняться сертифицированными инженерами в соответствии с нормами промышленной безопасности.
Емкость для хранения дизельного топлива должна удерживать продукт без утечек, защищать его от влаги и обеспечивать стабильную выдачу на котел, генератор или технологическую линию. Главная задача резервуара — сохранить герметичность и не допустить коррозионных проблем, которые типичны для стальных баков при наличии конденсата.
- Герметичность корпуса и швов.
- Дыхательный клапан для выравнивания давления.
- Контроль уровня и подтоварной воды.
- Забор топлива выше донного осадка.
- Слив отстоя из нижней точки.
Микро-глоссарий: базовые узлы
Дыхательный клапан (СМДК): Узел, который выравнивает давление внутри резервуара при наливе, сливе и изменении температуры. Без него стенки работают в лишней деформации, а по нормам NFPA 30 он обязателен для ограничения испарения.
Уровнемер: Прибор для контроля заполнения емкости и подтоварной воды. Он нужен, чтобы не лить бак вслепую и не тянуть осадок в линию выдачи.
Заборное устройство: Элемент отбора топлива из рабочей зоны над дном (обычно на высоте 100–150 мм). Его ставят выше донного осадка, чтобы в систему не попадали вода и шлам.
Ребра жесткости: Наружное или конструктивное усиление корпуса, которое компенсирует гидростатическое давление и нагрузку от грунта. Для прямоугольных и подземных резервуаров это критически важно.

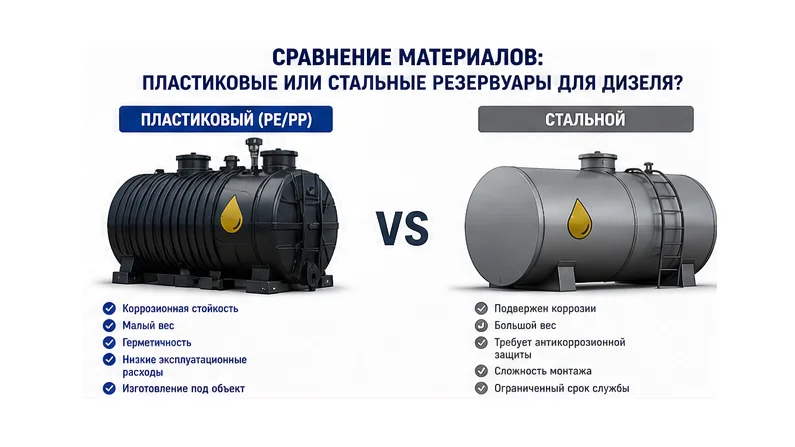

Сравнение материалов: пластиковые или стальные резервуары для дизеля?
Для дизельного топлива пластик обычно выигрывает по стоимости владения (TCO), массе и долговечности. Сталь остается рабочим вариантом там, где объект требует высокой механической жесткости или особых противопожарных решений (например, наземные одностенные баки большого объема), но она требует постоянной антикоррозионной защиты и регулярной дефектоскопии.
| Параметр | Пластик (PE/PP) | Сталь |
|---|---|---|
| Коррозия | Не ржавеет, устойчив к конденсату | Нужны покрытия и контроль коррозии |
| Масса | Ниже, проще транспортировка и монтаж | Выше, чаще нужны грузоподъемные работы |
| Герметичность | Сварные швы по DVS дают высокую герметичность | Зависит от качества металла и антикоррозионного слоя |
| Обслуживание (TCO) | Минимальное (не требует покраски и зачистки от ржавчины) | Плановое обслуживание и дефектоскопия обязательны |
| Область применения | Котельные, генераторы, АЗС, производство | Спецобъекты, повышенные механические нагрузки |

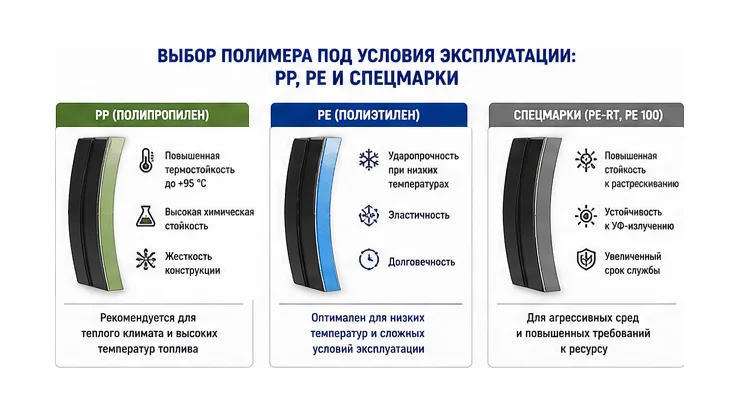

Выбор полимера под условия эксплуатации: PP, PE и спецмарки
Для дизеля чаще всего выбирают полиэтилен (PE) или полипропилен (PP). PE лучше переносит ударную нагрузку и низкие температуры (от -50°C до +50°C), PP дает более жесткую конструкцию и работает при температурах от -40°C до +90°C с пределом прочности до 50 МПа. PVDF для дизельного топлива обычно избыточен по цене.
В проекте Ёмкости на заказ: от ТЗ до сварной конструкции мы чаще уходим в PE, когда объект стоит на улице или в холодной зоне, и в PP, когда нужна жесткость корпуса и аккуратная сварная геометрия. Однако при работе с нефтепродуктами критически важно учитывать риски статического электричества и пожарной безопасности.
Матрица выбора полимера
| Материал | Температурный режим | Пожаробезопасность и статика | Когда применять |
|---|---|---|---|
| PE-100 (Полиэтилен) | От -50°C до +50°C | Диэлектрик. Требует заземления металлических фланцев и заборных трубок. | Уличные баки, подземные решения, холодные регионы. |
| PP-C / PP-H (Полипропилен) | От -40°C до +90°C | Диэлектрик. Требует заземления обвязки. | Наземные резервуары, технологические установки, прямоугольные баки. |
| PPs (Трудногорючий) | До +90°C | Самозатухающий материал. Повышенная пожаробезопасность. | Котельные и помещения с жесткими требованиями МЧС. |
| PP-el (Электропроводящий) | До +90°C | Эффективно отводит статический заряд при сливе-наливе топлива. | Взрывоопасные зоны, коммерческие склады ГСМ. |
Для объектов с повышенными требованиями к взрыво- и пожаробезопасности применяются специальные модификации: трудногорючий PPs и электропроводящий PP-el, который решает проблему накопления статики при трении дизеля о стенки диэлектрика.

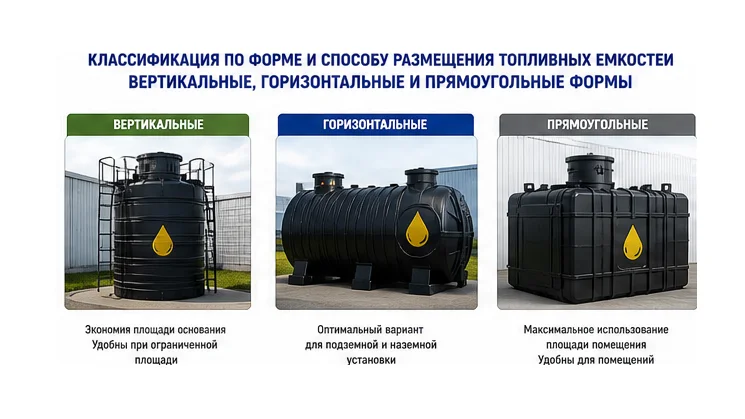

Классификация по форме и способу размещения топливных емкостей
Форма и способ установки определяются площадкой, габаритами проемов, нагрузками от грунта и требованиями к обслуживанию. Для коммерческого использования топливная емкость для дизельного топлива часто проектируется в двустенном исполнении (резервуар в резервуаре) для локализации возможных утечек без строительства внешнего бетонного поддона (согласно EN 12285-1).
Подземные резервуары
Подземная емкость для дизельного топлива нужна там, где важны экономия площади и защита от внешних температурных перепадов. Такой резервуар требует правильной анкеровки к железобетонной плите (толщиной от 150 мм) полиэфирными стропами для защиты от всплытия при высоком уровне грунтовых вод (УГВ).
Критическое правило монтажа: засыпка пазух сухой смесью (ЦПС) слоями по 150–300 мм должна производиться строго с одновременным поэтапным заполнением емкости водой. Если засыпать пустой пластиковый бак, внешнее давление грунта сомнет стенки.
Вертикальные, горизонтальные и прямоугольные формы
Вертикальные и горизонтальные цилиндрические емкости хорошо работают под открытым небом. Прямоугольные баки (шириной до 800 мм) лучше подходят для котельных, так как легко проходят в стандартные дверные проемы и устанавливаются вплотную к стенам.

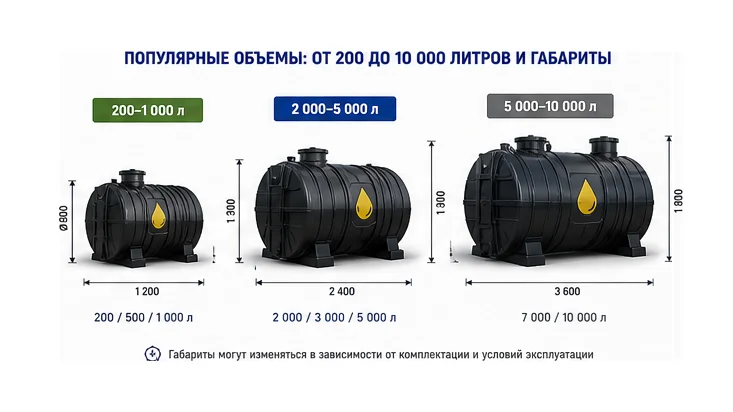

Популярные объемы: от 200 до 10 000 литров и габариты
Объем резервуара считают от расхода топлива, режима работы и требуемой автономии. Емкость для дизельного топлива куб (1000 л) — это базовый стандарт для частного сектора.
| Объем | Серийная модель и точные габариты (Д х Ш х В / Диам х В) | Типичный сценарий |
|---|---|---|
| 500 л | Прямоугольный RS500 (1250 х 575 х 1100 мм) или цилиндр RL500 (750 х 750 х 1230 мм) | Емкость для дизельного топлива 500л подходит для малых котельных. |
| 1000 л | Прямоугольный RS1000 (1555 х 720 х 1355 мм) или цилиндр C1000 (D1000 х 1400 мм) | Емкость для хранения дизельного топлива 1000 л — стандарт для частного дома. |
| 2000 л | Цилиндр C2000 (D1300 х 1700 мм) или подземный S2000 (2140 х 1160 х 1210 мм) | Резервный контур, увеличенная автономия. |
| 5000 л | Проектные габариты по ТЗ (наземные/подземные) | Коммерческий объект, локальная АЗС. |
| 10000 л | Проектные габариты по ТЗ | Резервное питание ДГУ (100-500 кВт) на 24-72 часа. |
Дополнительное оборудование: подогрев и утепление
Зимняя эксплуатация дизельного топлива связана с риском парафинизации. Для предотвращения замерзания пластиковые резервуары оснащаются системами поддержания температуры:
- Теплоизоляция: Использование фольгированного стизола толщиной 30 мм или напыляемого пенополиуретана с внешней защитной облицовкой профилированным листом С-10.
- Система подогрева: Монтаж саморегулирующегося нагревательного кабеля для поддержания температуры дизельного топлива в диапазоне +5°C.+7°C.
- КИПиА: Интеграция датчиков уровня, дыхательных клапанов с огнепреградителями и автоматики отключения насосов.
Изготовление пластиковых емкостей на заказ: технологии и расчеты
Если стандартный бак не подходит по габаритам, резервуар изготавливают на заказ методом экструзионной сварки листовых пластиков (толщина листов от 2 до 20 мм). Производство сертифицируется по ГОСТ Р 53603-2009 (для полимерных емкостей), а система управления качеством соответствует ISO 9001:2008.
Расчет толщины стенки по стандарту DVS
Для промышленных полимерных резервуаров ориентируются на немецкий стандарт DVS 2205, который задает подход к прочности термопластов под постоянной нагрузкой и ползучестью.
Сборка крупногабаритных резервуаров на объекте заказчика
Если готовую емкость нельзя занести в помещение, крупногабаритный резервуар собирают на объекте. Детали раскраивают на ЧПУ заранее, а финальную сварку выполняют на месте.
Сборка в помещениях требует контролируемых условий: технологические ограничения предписывают поддерживать температуру воздуха не ниже +15°C (при необходимости используются тепляки), обеспечить приточно-вытяжную вентиляцию и минимальный размер монтажного проема (двери, люка) для заноса элементов конструкции от 600 мм. После сварки обязателен искровой контроль швов дефектоскопом.
Мы отдельно проверяем готовность площадки. В проекте Инженерный подбор: данные объекта → материал → конструкция именно это решает, возможна ли сборка на месте.
Пример базовых технических характеристик (Паспорт изделия)
| Параметр | Значение для проектной емкости | Основание |
|---|---|---|
| Объем | От 200 до 100 000 л | Расчет по мощности ДГУ/котла и времени автономии |
| Материал корпуса | PE-100, PP-C, PPs, PP-el | Выбор по температуре, УФ-нагрузке и требованиям МЧС |
| Толщина стенки | От 8 до 20 мм | Подбор под плотность среды 0.85 г/см³) |
| Рабочая температура | От -50°C до +90°C (в зависимости от полимера) | Климатическое исполнение объекта |
| Нормативная база | ГОСТ Р 53603-2009, DVS 2205, ISO 9001:2008 | Отраслевые стандарты качества и безопасности |

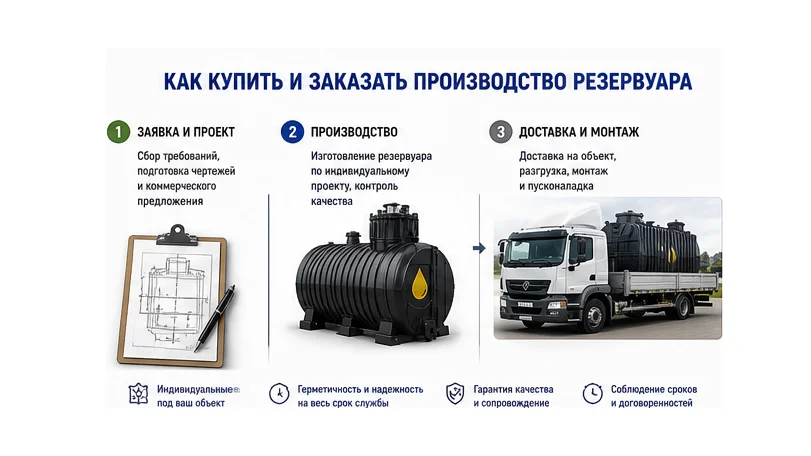

Как купить и заказать производство резервуара
Для заказа типового бака достаточно выбрать объем. Если нужен резервуар под объект, потребуется ТЗ или чертеж DWG. Инженерный отдел считает конструкцию и фиксирует параметры производства. Заказать расчет пластиковой емкости можно онлайн, передав базовые данные.
Футеровка (химическая защита) существующих резервуаров: Если на объекте уже есть старый стальной или железобетонный резервуар, потерявший герметичность, мы выполняем его восстановление путем облицовки изнутри листовым полиэтиленом (PE) толщиной от 8 до 12 мм. Это дешевле демонтажа.
Изготовление по КМД занимает 7-21 день, а доставка крупногабаритных емкостей по РФ идет спецтранспортом (тралами КТГ).
Матрица выбора полимера
| Материал | Мороз | Химия | УФ | Статика |
|---|---|---|---|---|
| PP-H | до −10 °C | кислоты/щёлочи | средняя | высокая |
| PP-C | до −5 °C | пищевые среды | средняя | высокая |
| PE-100 | до −50 °C | вода/слабые щёлочи | высокая | средняя |
| PVDF | до −20 °C | сильные кислоты | высокая | высокая |
Микро-глоссарий
- DVS 2205 — DVS 2205 — немецкий отраслевой стандарт, регламентирующий методику расчета конструкций из термопластов.
- Экструзионная сварка — Экструзионная сварка — метод соединения пластиков с помощью ручного экструдера, подающего расплавленный полимерный пруток в зону шва.
- Стыковая сварка — Стыковая сварка — автоматизированный процесс соединения листов встык нагревательным элементом под давлением.
- Напряжение в стенке — Напряжение в стенке — внутренние силы в материале, возникающие под действием давления жидкости и температуры; ключевой параметр при расчете толщины.
