Как работает инженерный подбор ёмкостей под задачу

Смотрите также: подбор ёмкостей, каталог ёмкостей.

В чем преимущества резервуаров из полипропилена перед сталью и стеклопластиком?

Полипропилен превосходит металл и стеклопластик там, где критичны коррозионная стойкость, масса и ремонтопригодность. Если вам нужны надежные резервуары из полипропилена, важно понимать их физико-механические пределы. Он не ржавеет, не требует защитных покрытий и в ряде химических сред экономичнее нержавеющей стали по суммарным затратам на цикл службы.

Практический вывод для промышленного заказчика: если резервуар работает без давления, среда химически активна, а температура укладывается в рабочий диапазон ПП, полимерные решения рациональнее металла.

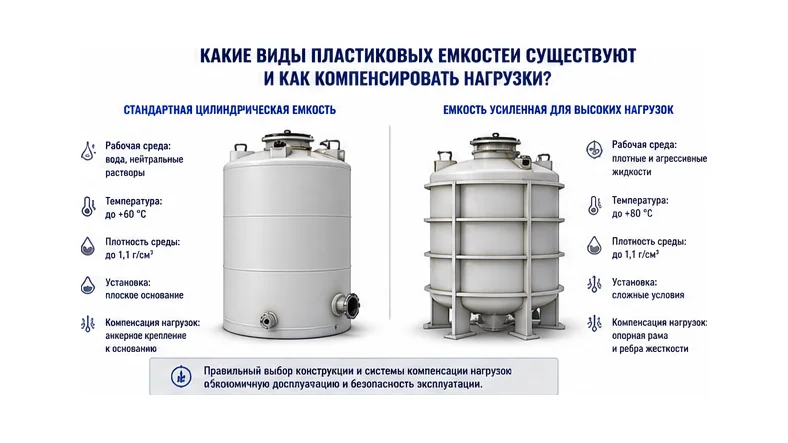

Какие виды пластиковых емкостей существуют и как компенсировать нагрузки?

Пластиковые емкости различают по форме, ориентации и способу установки, потому что каждая схема по-разному воспринимает гидростатическую и грунтовую нагрузку. Для воды выбор часто определяется площадью, а для химии решающими становятся расчет напряжений, схема усиления и способ слива. ASTM D1998 классифицирует емкости по геометрии и условиям нагружения.

• Вертикальные цилиндрические резервуары. Наиболее материалосберегающий вариант. Давление растет к дну линейно, поэтому усиление концентрируют в нижней трети.
• Горизонтальные цилиндрические резервуары. Требуют опорных ложементов и точного расчета местных нагрузок.
• Прямоугольные емкости. Удобны в цехах и узких помещениях. Для таких баков нужен внешний металлический каркас либо расчетная система ребер жесткости.
• Емкости с коническим дном. Применяются для полного слива осадка. Усиление перехода конус-цилиндр обязательно из-за меридиональных напряжений.
• Подземные резервуары. Работают на давление жидкости изнутри и давление грунта/УГВ (уровня грунтовых вод) снаружи. Применяют кольцевую жесткость и расчет анкеровки.

Толщина стенок и методы компенсации нагрузок

При проектировании сварных листовых конструкций толщина стенок подбирается расчетным путем в диапазоне от 2 до 20 мм (для крупногабаритных резервуаров агросектора — до 25 мм) в зависимости от гидростатического давления. Для предотвращения деформации стенок под нагрузкой применяют пять методов компенсации:

• Интегрированные полимерные ребра жесткости — для прямоугольных емкостей малого и среднего объема.
• Внешние кольцевые пояса (обечайки) — для распределения радиального напряжения в цилиндрических резервуарах.
• Внешний силовой каркас (металлическая обрешетка) из профильной стали — для прямоугольных резервуаров большого объема.
• Внутренний сварной каркас из полимерных профилей.
• Системы анкеровки к бетонному основанию — обязательны для подземного монтажа при высоком УГВ для предотвращения всплытия емкости.

Как осуществить подбор пластиковых емкостей под задачу?

Грамотный подбор пластиковых емкостей под задачу начинается со среды, температуры и условий установки. Именно эти вводные определяют марку полимера, толщину стенки, форму, схему усиления, тип патрубков и требования к фундаменту. DVS 2205 рекомендует учитывать химическую агрессивность, плотность, температуру и дополнительные нагрузки.

• Шаг 1. Определите рабочую среду: состав, концентрацию, плотность, наличие осадка, режимы CIP-мойки и максимальную рабочую температуру. Для оценки химстойкости используют ГОСТ 12020-2018.
• Шаг 2. Рассчитайте номинальный и рабочий объем. По DVS 2205-2 коэффициент заполнения безнапорных резервуаров принимают 0,85-0,90 (запас под перелив и тепловое расширение).
• Шаг 3. Выберите форму резервуара. Вертикальный цилиндр лучше распределяет давление, прямоугольная емкость удобнее в тесном помещении, а конусное дно нужно для самослива.
• Шаг 4. Проверьте монтажные ограничения. Нужны данные по проемам, высоте, подаче крана, несущей способности пола и возможности сборки на месте.
• Шаг 5. Сформируйте обвязку. Важны штуцеры, фланцы, люки, дыхательные клапаны, уровнемеры, перелив, мешалка и требования к подключению трубопровода.

Если исходных данных мало, честный ответ один: подбор материала емкости под среду пока невозможен. В таких случаях мы запрашиваем минимум: вещество, концентрацию, температуру, объем, режим работы, место установки и чертеж площадки.

Подбор материала емкости под среду (химическая стойкость)

Полипропилен хорошо работает с водой, щелочами и многими неокисляющими кислотами, но не считается универсальным решением для сильных окислителей и части нефтепродуктов. По ГОСТ 12020-2018 и DVS 2205, ПП сохраняет стойкость к щелочам и ряду неорганических кислот до +80 °C. Однако концентрированная 98% серная кислота при +60 °C требует применения фторопластовой футеровки (PTFE/PVDF), так как чистый полипропилен не обладает достаточной стойкостью в таких условиях. ASTM D543 указывает на риск набухания ПП и ПНД в углеводородных средах, а ISO TR 7471 ограничивает применение U-PVC при температурах около +60 °C.

В инженерной практике полезно разделять два вопроса. Первый: совместим ли полимер с самой средой. Второй: выдержит ли он эту среду при рабочей температуре, статической нагрузке и требуемом сроке службы. Именно поэтому таблица химстойкости без привязки к температуре дает только предварительный ориентир.

Внимание: Информация о химической стойкости носит справочный характер. Перед заказом требуется индивидуальный инженерный расчет под конкретную концентрацию и температуру среды.

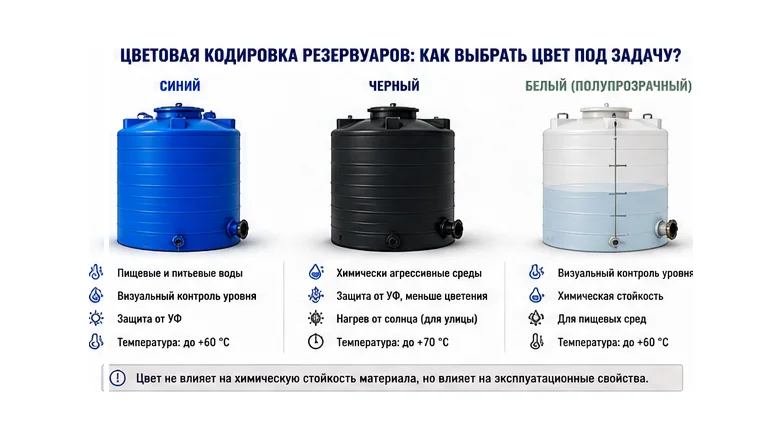

Цветовая кодировка резервуаров: как выбрать цвет под задачу

Цвет пластика — это не эстетический выбор, а функциональный параметр, определяющий условия эксплуатации емкости:

• Синий / Зеленый: Светонепроницаемый пластик с обязательной УФ-стабилизацией. Препятствует зацветанию воды и развитию водорослей при наружной (уличной) установке.
• Белый (натуральный): Светопроницаемый пластик без УФ-защиты. Позволяет визуально контролировать уровень заполнения резервуара по границе тени. Эксплуатация допускается строго внутри помещений.
• Черный: Обеспечивает максимальное поглощение теплового излучения. Оптимален для баков летнего душа (типовые объемы: 80, 110, 150, 200, 250 и 300 литров).
• Красный / Оранжевый / Желтый: Сигнальная маркировка, используемая на промышленных площадках для хранения опасных химикатов, кислот и жидких удобрений (КАС).

Паспорт изделия и нормативная база

При проектировании промышленных объектов учитываются строгие стандарты: ГОСТ 2.109-73 (требования к чертежам), ПБ 03-576-03 (правила безопасной эксплуатации сосудов), ПБ 12-609-03 (для взрывопожароопасных сред) и HACCP/СанПиН (для пищевых сред). Ниже приведен пример того, какие параметры стоит фиксировать в ТЗ и паспорте до запуска в изготовление.

Матрица выбора полимера

Один и тот же объем можно изготовить из разных полимеров, но эксплуатационный результат будет разным. Для предварительного выбора удобно смотреть на связку мороз, химия, УФ и статическая нагрузка.

Как происходит изготовление емкостей и резервуаров из полипропилена на заказ?

Изготовление емкостей и резервуаров из полипропилена по индивидуальным чертежам позволяет получить резервуар нужной формы, габарита и комплектации. При выборе метода производства важно различать две ключевые технологии:

• Ротационное формование (бесшовный метод): Загрузка порошкообразного полимера в форму, вращение в печи и охлаждение. Позволяет получать монолитные конструкции без внутренних напряжений. Применяется для серийного выпуска баков объемом от 50 до 10 000 литров.
• Экструзионная сварка листовых пластиков: Раскрой листов толщиной 2–20 мм и их соединение сварочными экструдерами. Прочность шва составляет 80–90% от цельного листа. Это единственный способ изготовить нестандартный резервуар объемом до 150 м³ по индивидуальным чертежам.

По DVS 2207-11 для стыковой сварки применяют нагреватель 200-220 °C и давление оплавления около 0,10 МПа, а DVS 2207-4 для экструзионной сварки указывает температуру расплава 210-240 °C и воздуха 250-300 °C. Заявление о прочности шва 90-95% допустимо только как ориентир; нормативно безопаснее опираться на коэффициент порядка 0,8-0,9.

Когда крупногабаритный резервуар не проходит в помещение целиком, его собирают сегментами или полистовым методом уже на объекте. Для такого монтажа нужна бетонная плита, доступ к сварочным зонам, температура среды обычно не ниже +15 °C и заранее проработанная последовательность операций. Геометрию и последовательность сварки заранее увязывают с реальным монтажом, вентиляцией и доступом к швам.

Реализованные B2B-проекты и их параметры

Для понимания инженерной логики рассмотрим четыре реальных кейса проектирования резервуаров под конкретные отраслевые задачи:

• Хранение концентрированной кислоты (Химическая отрасль): Задача — наземное хранение 96% серной кислоты объемом 12 м³. Решение — вертикальный цилиндрический резервуар из полипропилена с внутренней футеровкой фторопластом (PTFE). Конструкция оснащена запахозащитными заслонками, экранной защитой швов, усиленным дном и системой анкерного крепления к бетонной плите.
• Хранение жидких удобрений (Агросектор): Задача — хранение КАС-32 (карбамидно-аммиачной смеси) объемом 16 м³. Решение — конический бункер из химически стойкого сополимера полипропилена, рассчитанный на работу со средами плотностью до 1,32 г/см³ в температурном диапазоне от +3°C до +90°C.
• Емкость для CIP-мойки (Пищевая промышленность): Задача — хранение горячего щелочного раствора объемом 5 000 л. Решение — резервуар из пищевого сертифицированного полипропилена (соответствие HACCP/СанПиН). Рабочая температура среды: +75°C. Комплектация: теплоизоляционный кожух, фланец DN150 под быстроразъемное соединение.
• Утепленный накопитель для техводы (Промышленный сектор): Задача — наземный резервуар объемом 40 м³ для поддержания температуры воды +5…+7°C зимой. Решение — вертикально-цилиндрическая емкость из листового полипропилена. Изоляция: фольгированный стизол толщиной 30 мм с внешней облицовкой профлистом С-10 и интеграцией нагревательного кабеля.

В каких сферах применяются полипропиленовые резервуары?

Полипропиленовые резервуары применяют там, где нужен химически стойкий безнапорный корпус, допускающий индивидуальную форму и технологическую обвязку. Наиболее типичные отрасли — пищевая, химическая, водоподготовка, агропромышленность и коммунально-бытовые системы.

• Пищевая промышленность. Вода, сиропы, солевые растворы, молочные ингредиенты. Здесь важны гигиеничность поверхности, температура мойки и отсутствие коррозии.
• Химическая отрасль. Кислоты, щелочи, реагенты, технологические ванны и накопители. Ограничения определяются концентрацией, температурой и окислительной способностью среды.
• Водоподготовка и очистные системы. Реагентные баки, резервуары чистой воды, корпуса КНС, элементы СБО. Для подземных изделий критичны УГВ и анкеровка.
• Агропромышленность. Хранение КАС-32, жидких удобрений и баковых смесей.
• Бытовой и противопожарный сектор. Септики, пожарные резервуары, накопители воды. Здесь часто определяющими становятся мороз, УФ и удобство монтажа.

Если задача связана с сыпучим продуктом, стандартный подход к жидкостным бакам уже не подходит. Нужно пересчитывать воронку, угол стенок, зависание и разгрузку. Для таких случаев применяются специализированные Бункеры и силосы ЦПР.

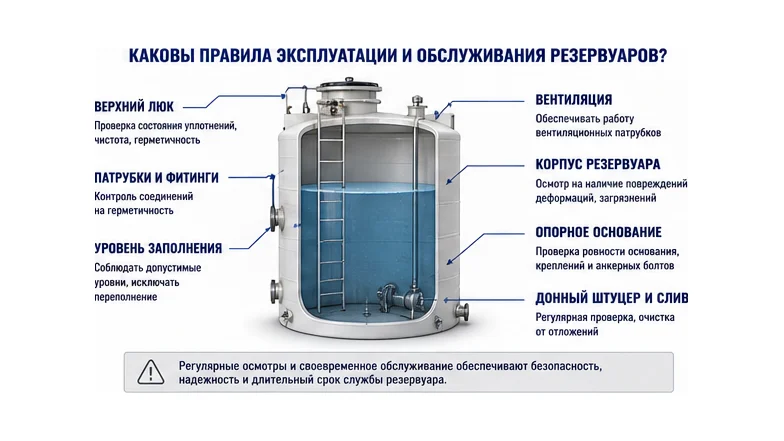

Каковы правила эксплуатации и обслуживания резервуаров?

Эксплуатация резервуара из полипропилена безопасна только в пределах расчетной температуры, химического состава и схемы опорожнения. Основные риски связаны не с самим материалом, а с выходом за проектные условия: перегревом, ударом на морозе, УФ-старением, вакуумом при быстром сливе и локальными перегрузками от трубопровода.

• Не превышайте расчетную температуру и концентрацию среды. Даже химически совместимый материал теряет ресурс при выходе за температурный режим.
• Исключайте ударные нагрузки на морозе. Гомополимер PP-H становится хрупким около 0 °C, поэтому для улицы в холодном климате чаще рассматривают PP-C или PE-решения.
• Промывайте мягкими средствами. DVS 2205-1 допускает воду под давлением до 100 бар, мягкие щетки и ПАВ с pH 5-9. Абразивы и металлические скребки повреждают поверхность.
• Проверяйте сварные швы и зоны концентрации напряжений. Для прямоугольных емкостей это углы, места крепления ребер и патрубковые узлы.
• При консервации на зиму полностью сливайте воду и остатки реагентов, промывайте, сушите и защищайте люки от попадания осадков.

Микро-глоссарий

• СБО (станция биологической очистки) — комплекс для очистки сточных вод. Для пластиковых корпусов критичны грунтовая нагрузка, УГВ и требования к герметичности.
• КНС (канализационная насосная станция) — емкость с насосным оборудованием для перекачки стоков. При подборе важны материал корпуса, расположение патрубков, направляющие, лестница и защита от всплытия.
• ПНД / ПЭ (полиэтилен низкого давления) — распространенный полимер для ротоформованных и сварных изделий. Обычно выигрывает по морозостойкости, но имеет более низкий температурный предел, чем полипропилен.
• DVS — немецкие нормы сварки пластмасс и расчета конструкций из термопластов. В РФ их используют как инженерный ориентир, когда нужен расчет сварных емкостей из листовых полимеров.
• ГОСТ 2.109-73 — межгосударственный стандарт ЕСКД, регламентирующий требования к чертежам и спецификациям при проектировании нестандартных емкостей.
• ПБ 03-576-03 — правила безопасной эксплуатации сосудов, работающих под давлением.
• ПБ 12-609-03 — правила безопасности для объектов, использующих взрывопожароопасные среды.
• HACCP (ХАССП) / СанПиН — санитарно-эпидемиологические требования, обязательные для резервуаров, контактирующих с питьевой водой и пищевыми продуктами.
