Как выбрать и рассчитать прямоугольные емкости и ванны для химических производств

Чем листовой полипропилен отличается от полиэтилена низкого давления ПНД при сборке корпуса?

Емкость прямоугольная пластиковая для химии собирается из листа. Листовой полипропилен держит нагрев до +95 °C. Он стоек к концентрированным кислотам. Но на морозе он становится хрупким. Полиэтилен ПНД сохраняет прочность при -40 °C. Поэтому его берут для улицы и холодных сред. Подробнее: каталог промышленных ёмкостей.

Сырьё выбирают по составу среды. Для горячих процессов берут PP-H. Для открытых площадок — PE 100. Варианты есть в каталоге промышленных емкостей. Подробнее: горизонтальные пластиковые ёмкости.

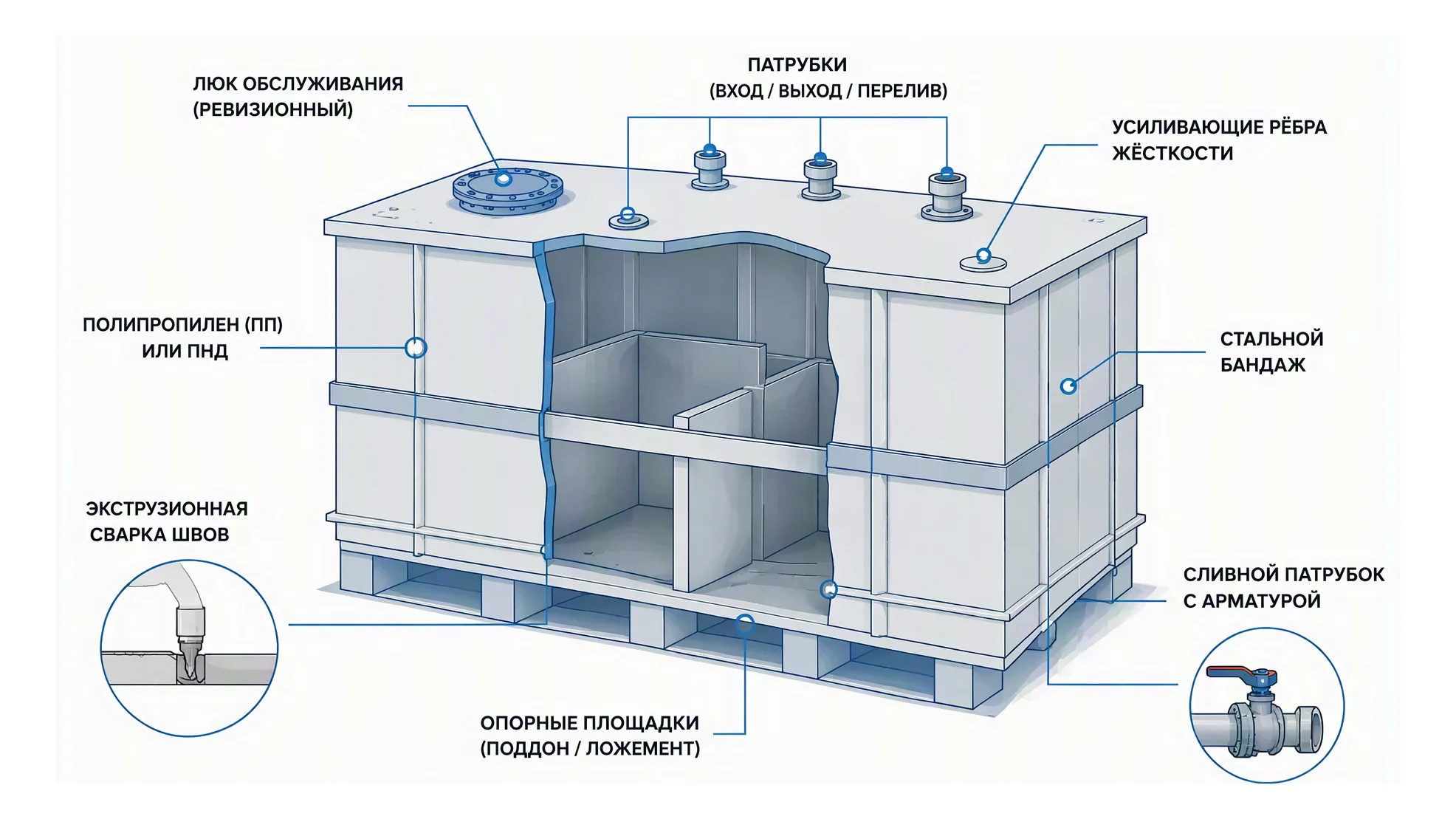

Паспорт изделия

Матрица выбора полимера

Зачем нужны ребра жесткости и стальной бандаж при расчете прямоугольных емкостей?

Прямоугольные стенки гнутся под давлением налива. У них нет радиального распределения напряжений. Внешние ребра жесткости и стальной бандаж в чехле берут изгиб на себя. Они держат форму бака до 50 м³. Подробнее: составить ТЗ на ёмкость.

Шаг оребрения считают по высоте корпуса. Бандаж — это стальная труба 60x40x3 мм в ПП-кожухе. Кожух герметичен. Он стопорит остаточную деформацию и расхождение углов. Подробнее: гальванические ванны из полипропилена.

Почему экструзионная сварка гарантирует прочный сварной шов без протечек?

Экструзионная сварка подает расплав под давлением в разделку кромок. Получается монолитный шов. Его прочность — 85–90% от материала. В отличие от фена, экструзия проваривает 10–30 мм за один проход.

Качество проверяют осмотром и дефектоскопом на 20 кВ. Угловые и донные швы требуют точной фрезеровки кромок. Это важно для листовых термопластов.

Как проектируется гальваническая линия и где устанавливаются сливной штуцер и переливной карман?

Гальваническая линия — это цепь ванн травления, обезжиривания и промывки. В дно вваривают сливной штуцер DN 25–DN 100. Переливной карман снимает пену. Он держит циркуляцию через фильтр.

В ванны из PP встраивают погружные нагреватели и барботеры. Они перемешивают раствор. Бортовые отсосы убирают пары для вентиляции.

Когда применяется футеровка резервуаров и химостойкий пластик для защиты баков?

Футеровку делают, когда стальной или бетонный корпус уцелел. Но он разрушается от химии. Внутрь ставят герметичный вкладыш из химостойкого пластика. Это дешевле замены на 40–60%.

Полимеры проверяют на стойкость к серной, соляной и плавиковой кислотам. Листы крепят на анкеры, сварные шпильки или вставляют свободно. Футерованный бак проще чинить, чем менять всё оборудование.

Какие инженерные параметры заложить в ТЗ и паспорт?

• Химическая стойкость: сверяется по таблице совместимости среды и температуры до выбора ПП/ПЭ.
• Вентиляционный бортовой отсос: закладывается в ТЗ для удаления паров кислот в гальванике.
• Полипропилен блок-сополимер: берут при умеренном морозе, когда PP-H хрупок, а PE 100 мягок.

Когда обращаться в инженерный центр?

В ЦПР стоит обращаться на этапе проектирования. Или когда нужны баки по своим чертежам. Инженеры посчитают прочность. Они подберут толщину стенок. И дадут оборудование с гарантией.

Перед ТЗ заказчик готовит данные. Это состав и концентрация среды. Рабочая температура, габариты, условия монтажа. В смету часто входят насосные станции. ТЗ на емкость поможет составить раздел подбора.

Микро-глоссарий

• PP-H — полипропилен гомополимер, устойчивый к нагреву и агрессивной химии.
• PE 100 — полиэтилен низкого давления ПНД с высокой морозостойкостью для уличного монтажа.
• УГВ — уровень грунтовых вод, определяющий необходимость якорения подземных резервуаров.
• Экструзионная сварка — метод соединения термопластов расплавленным полимером под давлением.
• Футеровка — облицовка внутренних стенок стального или бетонного резервуара для защиты от коррозии.
