Расчёт ёмкости по DVS: толщина стенки и нагрузки
Обновлено: 10 августа 2026 г.Для инженеров-конструкторов
Материал подготовлен в формате экспертной статьи для покупателей, инженеров и специалистов, которым важно не просто найти, где расчёт ёмкости заказать, а понять, какая конструкция, материал и условия эксплуатации действительно подходят под задачу.
Мы излагаем материал как инженеры-практики: раскладываем сложную тему по полкам, без навязчивой рекламы и без советов «берите любой вариант и не думайте». У темы «расчёт ёмкости по dvs» много нюансов — если их не учесть на старте, ошибки проявятся уже в эксплуатации.
«Мы начинаем не с каталога, а с среды, температуры и монтажа. Ошибка в материале или толщине стенки стоит дороже, чем точный расчет на старте». — Инженерный отдел ЦПР

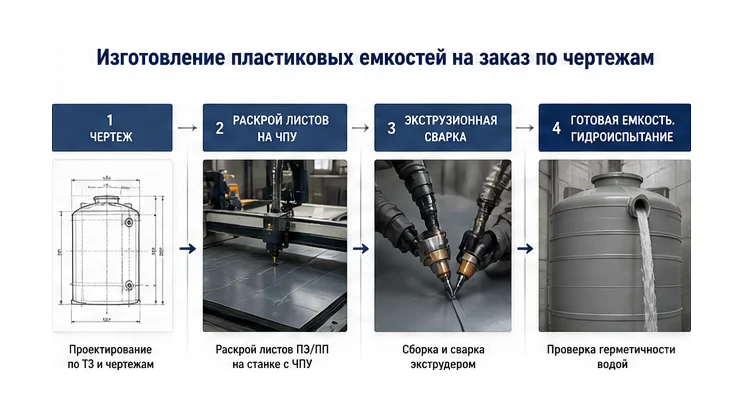

Изготовление пластиковых емкостей на заказ по чертежам
Смотрите также: расчёт и изготовление по чертежам, инженерный подбор.
По DVS 2207-4, DVS 2206-1, DVS 2206-2 и DVS 2206-4 контроль включает ВИК, искровой тест и гидроиспытания. Это соответствует практике листовых термопластов: DWG импортируют в CAM, листы режут на ЧПУ, узлы сваривают стыковым или экструзионным способом, затем проверяют герметичность и геометрию. Такой маршрут нужен, когда резервуар должен выдержать не только среду, но и логистику, монтаж и эксплуатацию без переделок.
- Анализируем ТЗ, среду, температуру и место установки.
- Подбираем PE, PP, PVC-U или PVDF под расчетную нагрузку.
- Режем лист на ЧПУ и свариваем узлы экструдером или стыком.
- Проверяем швы, герметичность и комплектность перед отгрузкой.
В проекте ЦПР по емкости под реагенты мы сначала пересчитали геометрию под дверной проем и доступ к сварке, затем зафиксировали патрубки и люки в ТЗ. Это сократило число правок на этапе сборки, потому что исправлять чертеж дешевле, чем переделывать шов.
«Инженерный подбор переводит данные объекта в надежную конструкцию, исключая ошибки еще до начала сварки». — Инженерный отдел ЦПР
Сравнение материалов: полиэтилен (PE), полипропилен (PP), PVC, PVDF и спецполимеры
Выбор материала зависит от температуры, химии, УФ-нагрузки и допустимой деформации. PE лучше для воды, улицы и мороза, PP — для более теплых и химически нагруженных режимов, PVC-U уместен при умеренной температуре, PVDF нужен для наиболее агрессивных сред. В DVS 2205 это решается не по названию пластика, а по расчетной нагрузке и ресурсу.
Внимание: Данные таблицы носят ознакомительный характер. Окончательный выбор марки полимера производится на основе заполненного опросного листа с указанием точной концентрации химических веществ и температурных пиков.
| Материал | Плотность, г/см3 | Температура, C | Химстойкость | УФ-стойкость | Особенности статики и срок службы |
|---|---|---|---|---|---|
| PE-100 | 0.95-0.96 | -50.+80 | Высокая, кроме сильных окислителей | Высокая при сажевом пигменте | Средняя жесткость, требует ребер. До 50 лет |
| PP-H | 0.90-0.91 | 0.+100 | Высокая | Низкая без стабилизатора | Высокая жесткость, хрупок на морозе. До 50 лет |
| PPs / PP-el | 0.91-0.93 | 0.+90 | Высокая | Средняя | PPs - трудногорючий, PP-el - электропроводящий. До 50 лет |
| PVC-U | 1.38-1.45 | 0.+60 | Высокая для кислот, ограничен по растворителям | Средняя | Высокая жесткость, узкий термодиапазон. 25-50 лет |
| PVDF | 1.75-1.78 | -30.+140 | Очень высокая | Отличная | Высокая прочность. Более 50 лет |
| E-CTFE | 1.68 | -40.+150 | Экстремальная | Отличная | Для сверхчистых и агрессивных сред. Более 50 лет |
| Стеклопластик | 1.50-2.00 | -40.+65 | Зависит от типа смолы | Высокая | Высокая кольцевая жесткость (не требует бетонирования). До 50 лет |
При проектировании учитывают предельные механические нагрузки полимеров (до 50 МПа для PP), стойкость к УФ-излучению (до 3000 часов эксплуатации без потери свойств для стабилизированных составов) и диапазон толщин применяемых листов от 2 до 20 мм. В случаях, когда требуется высокая кольцевая жесткость при подземной установке в условиях высоких грунтовых вод без бетонирования, альтернативой термопластам выступает стеклопластик.
Из какого пластика безопасны полиэтиленовые емкости для воды?
Для питьевой воды безопасны пищевой PE-100 и пищевой PP, если подтверждены гигиенические документы и контакт с водой не выводит миграцию за пределы нормы.
Информация носит общий характер и не заменяет консультацию специалиста. Для защиты от зацветания резервуар делают непрозрачным, обычно сажа 2.0-2.5% снижает пропускание света в диапазоне 200-400 нм до уровня ниже 0.1%. По NSF/ANSI/CAN 61, Регламенту ЕС № 10/2011 и FDA 21 CFR 177.1520 проверяют миграцию веществ, а ISO 18553 описывает контроль сажевого наполнителя.

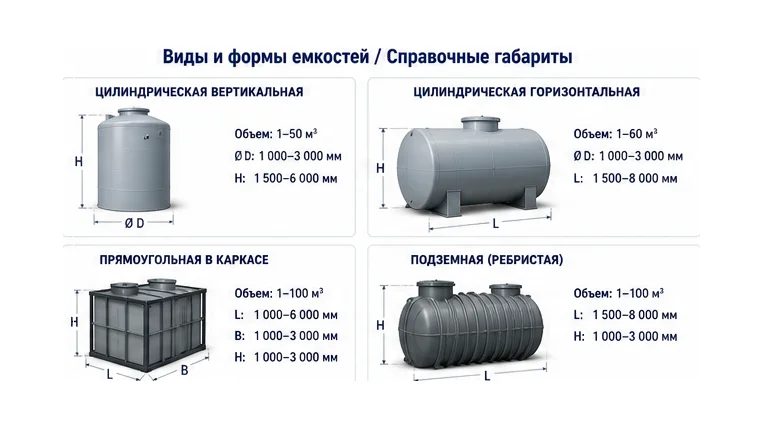

Виды и формы: цилиндрическая емкость полиэтиленовая, прямоугольная и подземная
Пластиковые резервуары делают вертикальными, горизонтальными, прямоугольными и подземными. Выбор формы диктует место установки, доступность монтажа и характер нагрузки: цилиндр лучше держит давление, прямоугольник требует каркаса, подземный корпус проверяют на грунт и всплытие. По DVS 2205, ASTM D1998 и DIN EN 12566-1 форма всегда привязана к расчетной схеме, а не к внешнему виду.
- Емкости полиэтиленовые вертикальные экономят площадь и удобны для наземной установки.
- Горизонтальные резервуары ставят там, где есть ограничение по высоте или нужен транспортный формат.
- Прямоугольные емкости обязательно требуют внешнего стального каркаса (желательно в пластиковом профиле для защиты от коррозии) или мощных ребер жесткости. Бункеры и силосы из полимеров также часто усиливаются металлом.
- Подземные резервуары жестко рассчитывают на давление грунта и требуют плиты анкерования против всплытия при высоком УГВ.
Справочные габариты типовых резервуаров
Для сравнения индивидуального проектирования с типовыми решениями ниже приведены стандартные габариты пожарных резервуаров из полипропилена и серийных ротоформованных емкостей:
| Тип / Объем | Габариты (Диаметр х Длина / Д х Ш х В), мм | Материал / Технология |
|---|---|---|
| Пожарный 40 м³ | 2400 х 9000 (или 2000 х 6800) | Полипропилен (сварной) |
| Пожарный 50 м³ | 2200 х 13500 (или 2400 х 11500) | Полипропилен (сварной) |
| Пожарный 100 м³ | 3200 х 12500 (или 3000 х 14500) | Полипропилен (сварной) |
| Канистра полиэтиленовая емкостью 50 л | Зависит от формы | Полиэтилен (литье/выдув) |
| Емкость полиэтиленовая 1000л (RS1000) | 1555 х 720 х 1355 (прямоугольный) | Полиэтилен (ротоформование) |
| Бак 1500 TOR (1500 л) | 1500 х 1500 х 2000 (подземный сферический) | Полиэтилен (ротоформование) |

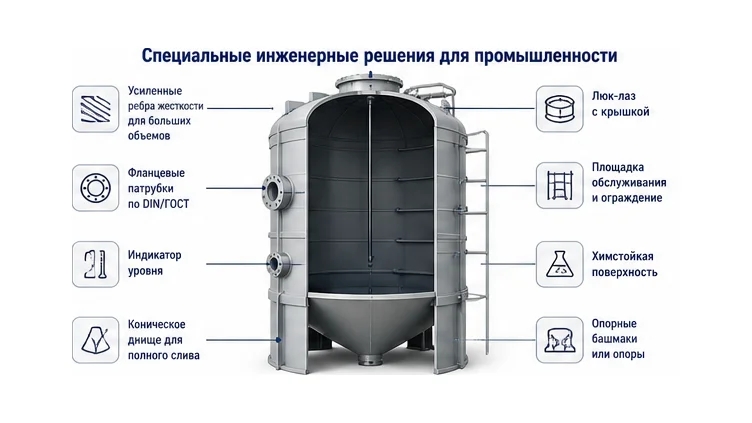

Специальные инженерные решения для промышленности
Проектирование по DVS 2205 позволяет адаптировать полимерные емкости под нестандартные технологические процессы, где недостаточно базовой прочности листового пластика:
- Системы термоизоляции и кабельного обогрева: Для наружной установки (например, для емкостей PP объемом 40 м³) применяется теплоизоляция фольгированным стизолом толщиной 30 мм, внешняя облицовка профилированным листом С-10 и монтаж саморегулирующегося нагревательного кабеля для поддержания температуры среды в диапазоне +5.+7 °C при отрицательных температурах.
- Футеровка (облицовка) бетонных резервуаров: Защита железобетонных резервуаров-накопителей (включая крупные объекты до 2000 м³) листовым полиэтиленом (HDPE) для предотвращения разрушения бетона агрессивными средами.
- Емкости с перемешивающими устройствами: Интеграция быстроходных мешалок (до 850 об/мин) в полипропиленовые баки с компенсацией динамических нагрузок за счет усиления верхней крышки и стенок.

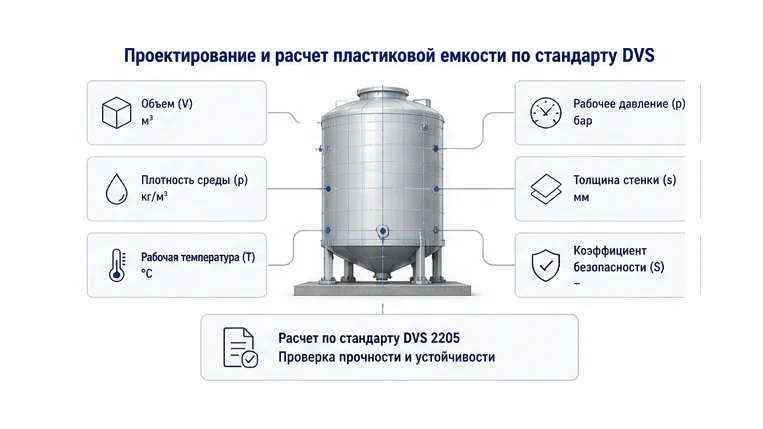

Проектирование и расчет пластиковой емкости по стандарту DVS
Расчет пластиковой емкости по стандарту DVS начинают с гидростатики, затем проверяют ползучесть, температуру, химию, коэффициент сварного шва и внешние нагрузки. На практике это дает не только толщину стенки, но и рабочую конструкцию с понятным запасом прочности. Для ориентировочного расчета используют формулу гидростатики pstat = ρ · g · h и допускаемого напряжения σzul = σcreep / (S · A₂ · A₄).
Расшифровка коэффициентов формулы DVS 2205:
- S — коэффициент запаса прочности (от 1.3 до 2.0 в зависимости от рисков).
- A₂ — коэффициент химической редукции (снижение прочности из-за агрессивности среды).
- A₄ — коэффициент температурной вязкости (учет охрупчивания или размягчения).
Для точного результата инженеры используют Инженерный подбор ёмкостей, а итоговую стенку берут по худшему расчетному случаю.
Интерактивный калькулятор должен принимать объем, плотность среды, температуру, форму, материал, срок службы и тип сварки. Без этих полей расчет будет только оценочным, а не инженерным. В проекте ЦПР для резервуара под технологическую жидкость мы сначала подняли плотность среды и рабочую температуру, затем проверили нижнюю зону стенки по гидростатике. После этого изменили толщину только в рабочем диапазоне высоты, чтобы не перегружать корпус без нужды.
Паспорт изделия и гарантии
Паспорт изделия нужен, чтобы зафиксировать не только объем, но и материал, рабочую температуру, DN, массу и расчетный срок службы. Для заказных емкостей это основной документ, который связывает ТЗ, производство и монтаж. Если данных по среде нет, материал и стенку не назначают вслепую.
| Параметр | Типовое значение | Что фиксируем в ТЗ |
|---|---|---|
| Объем | От 100 л до 100 м3, для подземных горизонтальных чаще 10-60 м3 | Нужный запас, рабочий и аварийный объем |
| Материал | PE-100, PP-H, PVC-U, PVDF, Стеклопластик | Среда, температура, требования к химстойкости |
| Рабочая температура | -50.+150 C в зависимости от полимера | Минимум, максимум и циклы нагрева |
| Стандарты соответствия | ГОСТ Р 53603-2009, ISO 9001:2008 | Сертификация производства и соответствие стандартам РФ |
| Гарантийный срок | От 12 до 36 месяцев | Фиксируется в договоре в зависимости от агрессивности среды |
| Срок службы | До 50 лет при корректном расчете и эксплуатации | Режим работы, среда, требования к обслуживанию |

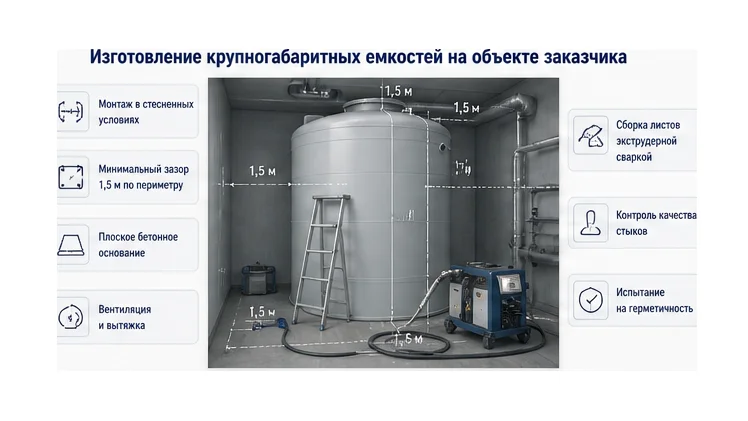

Изготовление крупногабаритных емкостей на объекте заказчика
Если резервуар не проходит по транспорту или объект не принимает готовую секцию, сборка идет на площадке заказчика. Этот сценарий нужен для емкостей от 10 000 л и для крупных корпусов, которые физически не проходят в проемы или требуют стыковки внутри действующего цеха. На месте листовой пластик раскраивают заранее, а финальную экструзионную сварку делают уже на объекте.
По DVS 2207-4 и практическим кейсам 2026 года, монтаж выполняют при стабильной температуре, без сквозняков, на ровном основании и с контролем энергоснабжения. Для работы экструдером монтажникам требуется технологический зазор вокруг емкости не менее 1–1.5 метров. Для части комплектов достаточно 220 В и мощности от 6 кВт, для крупных монтажных работ закладывают 380 В; на объекте также нужна принудительная вентиляция, особенно в замкнутом пространстве. Квалификация сварщиков подтверждается аттестацией НАКС или сертификатами по стандартам DVS.
- Температура монтажа должна быть стабильной, в зоне не ниже +15 C или под монтажным укрытием.
- Основание должно быть ровным и несущим, без локальных просадок.
- Нужны вентиляция, зазор 1.5 м и доступ к электропитанию 220 В или 380 В по проекту.
- Швы после сборки проходят визуальный контроль, искровой тест и гидроиспытание.
В проекте ЦПР по цеховой емкости мы заранее согласовали вентиляцию, питание и порядок сварки, чтобы не останавливать соседний участок. Это и есть практическая польза сборки на объекте: изделие попадает в помещение, где заводской корпус не проходил бы по габаритам.
Как купить полиэтиленовую емкость: цены, сроки и производители
Цена полиэтиленовой емкости на заказ складывается из объема, материала, толщины, формы, усиливающего каркаса, патрубков и логистики. У прямых производителей стоимость ниже из-за отсутствия посредника. На фоне типовых изделий заказной резервуар считают по ТЗ, а не по каталожной карточке.
По данным российских производителей на 2026 год, стоимость варьируется от 5 000 до 810 000 рублей в зависимости от габаритов и сложности. Ориентировочные сроки производства: типовые емкости до 5 м³ — от 3 до 7 дней, сложные промышленные резервуары по чертежам — от 10 рабочих дней. В Москве, Санкт-Петербурге и Нижнем Новгороде локальное производство сокращает логистику пустого объема. Заказчик должен смотреть не только на цену, но и на расчет, паспорт и комплектность. Контакты инженерного центра ЦПР помогут получить точную смету.
Чек-лист перед заказом (что подготовить для расчета):
- Рабочий и максимальный объем?
- Химический состав среды и концентрация?
- Минимальная и максимальная температура эксплуатации?
- Габариты дверных проемов (пройдет ли готовое изделие)?
- Тип установки (наземный, подземный, в помещении)?
По технологии ЦПР мы сначала получаем исходные данные объекта, затем делаем подбор материала и конструкции, после чего фиксируем ТЗ и запускаем производство.
Матрица выбора полимера
| Материал | Мороз | Химия | УФ | Статика |
|---|---|---|---|---|
| PP-H | до −10 °C | кислоты/щёлочи | средняя | высокая |
| PP-C | до −5 °C | пищевые среды | средняя | высокая |
| PE-100 | до −50 °C | вода/слабые щёлочи | высокая | средняя |
| PVDF | до −20 °C | сильные кислоты | высокая | высокая |
Микро-глоссарий
- DVS 2205 — Немецкий ориентир для расчета толщины стенок и долговечной прочности термопластовых резервуаров. В нем учитывают гидростатику, температуру, ползучесть, химию и сварной шов.
- Экструзионная сварка — Метод соединения листовых термопластов присадочным материалом. На объектах его используют для патрубков, ребер, швов и сборки крупногабаритных корпусов.
- MFR — Индекс текучести расплава. По нему проверяют, что сырье и пруток совпадают по свариваемости.
- Волнорез — Перегородка внутри емкости, которая снижает плеск жидкости и локальные ударные нагрузки при перевозке.
