Мокрый скруббер: как выбрать насадку, расход и корпус из пластика

Сухой фильтр душит вентилятор, если пыль липкая. Мокрый скруббер моет газ водой или щёлочью. Цена ошибки — коррозия воздуховода за квартал. Расход жидкости и материал колонны считают вместе с линией вентиляции.

• Расход газа в м³/ч задаёт диаметр колонны, не «типоразмер с сайта».
• PP-H держит кислые пары; ПВХ оставляют на холодный нейтральный воздух.
• Насос и каплеуловитель — часть скруббера, не опция в конце сметы.
• Хаб по теме — скрубберы и газоочистка.

Когда нужен мокрый скруббер, а не рукавный фильтр?

Мокрый ход берут при липкой пыли, кислотных парах и риске возгорания сухого осадка. Рукав горит и забивается жиром или солями. Скруббер моет поток и снимает аэрозоль. Если газ сухой, холодный и без химии — фильтр дешевле в эксплуатации.

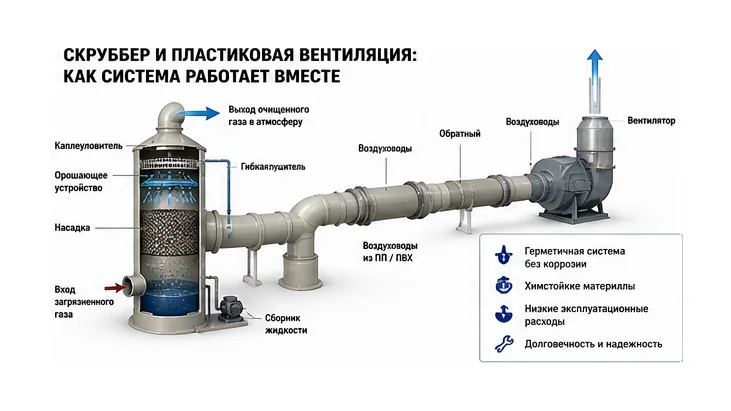

Типовая линия: отсос у ванны → воздуховод PP → мокрый скруббер → вентилятор. Схему стыкуют с промышленной пластиковой вентиляцией. Для гальваники и травления сухой рукав почти всегда проигрывает по сроку службы.

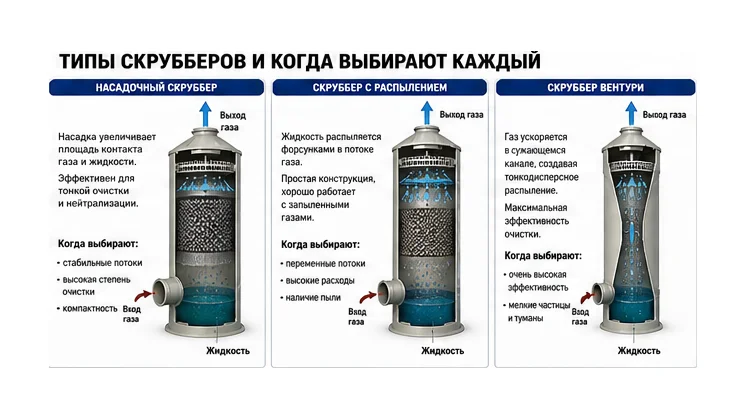

Циклон и сухая колонна ловят крупную пыль, но кислотный туман проходит. Если в газе есть HCl, HNO₃, пары щёлочи или липкая органика — мокрый скруббер выбор для вентиляции цеха логичнее рукава. Сравнение узлов — в хабе мокрые скрубберы.

Решение «рукав или мокрый» фиксируют по пробе газа и температуре, не по привычке цеха. Липкий аэрозоль забивает ткань за смены. Кислый туман режет металл вентилятора. Мойка жидкости снимает оба риска в одном корпусе.

Как подобрать расход жидкости и насадку скруббера?

Жидкость в л/ч должна смочить весь слой насадки. Иначе газ идёт сухим столбом и эффективность падает. Распыл сверху, газ снизу — противоток. Расход жидкости считают от м³/ч газа и площади контакта, не «на глаз по бочке».

Насадка 25–50 мм, высота слоя 1–3 м. Мелкая насадка даёт больше площади, но быстрее забивается и поднимает перепад. Крупная — прощает пыль, но требует выше колонну. Перепад давления ориентир 200–800 Па; вентилятор берут с запасом на грязную насадку.

Контур обычно замкнутый: насос, форсунки, куб раствора, слив шлама. «Ведро в час» без циркуляции — редкий случай. Цифру л/ч и диаметр колонны дают после замера м³/ч и состава. Смежные воздуховоды — воздуховоды из полипропилена.

Скорость газа в сечении колонны держат в рабочем коридоре: слишком быстрый поток срывает плёнку с насадки, слишком медленный раздувает габарит. Диаметр корпуса считают от м³/ч, затем подбирают слой и фракцию колец. Форсунки проверяют на равномерность факела по сечению.

Какой пластик на корпус мокрого скруббера: PP-H или ПВХ?

Для гальваники и кислых паров берут сварной PP-H толщиной 8–15 мм. Лист держит нагрев потока в зоне +40…+80 °C, шов не разъедает кислота так, как клеевой стык. ПВХ клеят и оставляют на холодный нейтральный воздух без агрессии.

ПВХ хрупче на ударе и хуже переносит горячий кислый аэрозоль. Сборка из канализационных труб «на коленке» экономит неделю и отдаёт корпус через сезон. Сварной PP-H согласуют с линией гальванических ванн из полипропилена и с воздуховодами того же материала.

Сравнение пластиковых линий вентиляции — на странице промышленной вентиляции. Марку листа и толщину стенки фиксируют в ТЗ до раскроя. Несущие кольца и опоры считают под массу насадки и раствор в кубе.

Фланцы, люки и патрубки делают из того же PP-H, чтобы не ставить металлические вставки в кислую зону без защиты. Прокладки и крепёж подбирают под среду. Корпус без ревизии насадки — ловушка для сервиса через полгода.

Куда девать шлам и сток после мокрого скруббера?

Сток — отдельная ёмкость и нейтрализация, не «в ливнёвку». Прямой сброс даёт штраф и пробоину на проверке. Шлам оседает в кубе объёмом 0,5–5 м³. pH правят щёлочью или кислотой по составу раствора.

Дальше поток ведут на локальные очистные. Без ТЗ на сброс колонна работает «в никуда»: жидкость копят, а площадка не знает, куда сливать. Гидрозатвор в кубе держит уровень, чтобы насос не хватал воздух вхолостую.

Откачку шлама планируют по факту загрязнения насадки и плотности осадка. Забитый слой поднимает перепад выше 800 Па и рвёт режим вентилятора. Ревизионные люки и сливные патрубки закладывают на чертеже, не после монтажа.

Раствор в контуре меняют по концентрации соли и взвеси. Грязная циркуляция хуже чистит газ и убивает форсунки. Документ на сброс и журнал pH экономят нервы на проверке сильнее, чем «красивая» колонна без ёмкости.

Сколько стоит мокрый скруббер для вентиляции цеха?

Цена — колонна плюс насос, каплеуловитель, форсунки и воздуховоды, не одна «бочка с кольцами». Высота цеха и расход в м³/ч двигают диаметр и массу листа. Грязный газ требует запас по насадке и по вентилятору.

Ориентир отгрузок смотрите на странице вентиляции. Точную сумму фиксируют в КП ЦПР после замера м³/ч, температуры и состава паров. Новые цифры прайса здесь не выдумываем: без замера любая «средняя цена» врёт.

Экономия на каплеуловителе или на толщине PP-H выходит боком: крыльчатка вентилятора и стыки воздуховодов съедают ремонт быстрее, чем разница в смете. Считают контур целиком.

В смету закладывают доставку негабарита, такелаж и пусконаладку насоса. Колонна 500 м³/ч и колонна 10 000 м³/ч — разный металл оснастки и разный срок изготовления. Без опросного листа сравнивать КП бессмысленно.

Нужен ли каплеуловитель после мокрого скруббера?

Да. Без него капли летят в вентилятор и съедают крыльчатку. Каплеуловитель ставят в верхней цапфе колонны. Материал пакета — тот же PP, чтобы химия на выходе не искала слабое звено.

Отсосы у ванн стыкуют отдельно: щель и расход считают под зеркало раствора, колонна — под суммарный м³/ч. Узлы ванн — на странице гальванических ванн из пластика. После каплеуловителя воздуховод ведут к вентилятору уже «сухим» по капели.

Ревизию пакета планируют вместе с промывкой насадки. Заросший каплеуловитель даёт унос влаги и скачок перепада. В ТЗ фиксируют доступ к люку и запас по высоте цеха под цапфу.

Унос капель бьёт не только по вентилятору: мокрый воздуховод собирает соли на стенках и сужает сечение. Тогда растёт шум и падает расход у ванн. Каплеуловитель дешевле замены участка линии.

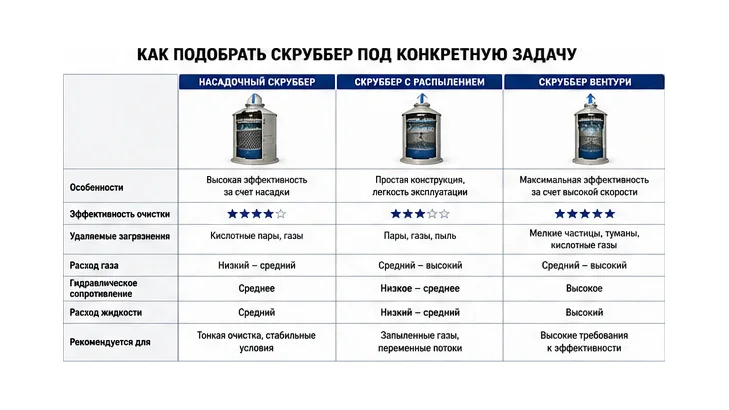

Матрица выбора очистки газа

Паспорт изделия

Какие смежные запросы закрывает эта тема?

Рядом с выбором колонны обычно закрывают линию пластиковой вентиляции, хаб скрубберов, воздуховоды PP и стык с гальваническими ваннами. Сток после мойки газа уводят на локальные очистные. Один узел без соседних — типичная причина переделки через полгода.

Матрица выбора полимера

Микро-глоссарий

• Мокрый скруббер — колонна, где газ моют жидкостью.
• Насадка — кольца или седла, увеличивают площадь контакта.
• Каплеуловитель — пакет пластин, ловит аэрозоль на выходе.
• Гидрозатвор — уровень жидкости, чтобы газ не бил в насос вхолостую.
