Бортовые отсосы из полипропилена: щель, расход и стык с ванной

Бортовые отсосы из полипропилена ловят кислотный туман у кромки ванны, а не смешанный воздух цеха. Щель 20–40 мм и скорость 0.5–1.5 м/с считают от ширины зеркала. Короб PP-H 6–10 мм варят к борту той же ванны. Хабы и типовые ванны — на странице гальванические ванны из пластика. Ниже — расчёт щели, стык со сварной ванной, тракт до скруббера и границы ПВХ на горячем борту.

Зонт над ванной тянет воздух из цеха. Бортовой отсос срезает пары у кромки, пока туман не поднялся в зону дыхания. Без щели гальваник дышит кислотой. Отсос, воздуховод и скруббер стыкуют как одну линию, а не как три разрозненных узла. Скорость в щели 0.5–1.5 м/с и лист 6–10 мм фиксируют до раскроя — иначе на монтаже правят уже готовый короб.

• Щель вдоль всего борта 20–40 мм, не точечная дырка «где получилось».
• PP-H к ванне из того же листа — один полимер, без стали в кислоте.
• Расход считают в м³/ч на погонный метр борта и ширину зеркала.
• Линия после короба: воздуховод PP → мокрый скруббер → вентилятор.

Чем бортовой отсос лучше зонта над ванной?

Отсос работает у источника. Туман с зеркала поднимается на 200–400 мм. Щель на борту срезает этот слой до смешения с воздухом цеха. Зонт ловит уже разбавленный поток и требует больший вентилятор при худшем захвате. Разница видна на замере у дыхательной зоны: при бортовом коробе концентрация падает быстрее, чем при подвесе зонта на 800–1200 мм над зеркалом.

На широкой ванне зонт тянет тысячи «лишних» м³/ч только чтобы компенсировать высоту подвеса. Бортовой короб держит скорость в щели 0.5–1.5 м/с и не срывает зеркало. Линии и ванны в пластике — в обзоре гальванические линии из пластика. Материал корпуса ванны сверяют через инженерный подбор материала. Если ванна уже в работе, сначала меряют длину борта в м и ширину зеркала в мм — без этих цифр сечение короба гадание.

Практика простая: сначала бортовой захват, потом тракт и очистка. Зонт оставляют как дополнение над зоной загрузки, если техпроцесс даёт выброс выше кромки. Для типовой гальваники у зеркала хватает бортовых отсосов из полипропилена на одном или двух бортах.

Как рассчитать щель и расход бортового отсоса из полипропилена?

Ширину щели берут 20–40 мм по всей длине борта. Скорость в щели держат 0.5–1.5 м/с: ниже — туман проскакивает, выше — срывает зеркало и тянет капли. Расход в м³/ч получают из площади щели и скорости, затем умножают на число бортов. На ванне 4 м при щели 30 мм и скорости около 1 м/с расход одного борта считают до заказа вентилятора, а не после жалоб смены.

Ванна длиной 3–6 м легко даёт тысячи м³/ч суммарного расхода. Два борта — два короба; при ширине зеркала часто ставят отсос с обеих сторон. Формулы завязаны на ширину зеркала и длину борта, а не на «примерно как у соседа». База по цеху — вентиляция гальванического цеха. Углы и зоны у стоек анодов проверяют отдельно: там часто «мёртвые» участки, если щель оборвана или сужена локально.

После щели воздух идёт в пластиковую вентиляцию того же полимера. Сечение воздуховода и запас на сопротивление скруббера закладывают до заказа вентилятора. Иначе на объекте получают либо свист в щели, либо мёртвые зоны по углам ванны 1–8 м. Переходы и тройники в PP считают так, чтобы скорость в магистрали не «душила» щель на дальнем конце борта.

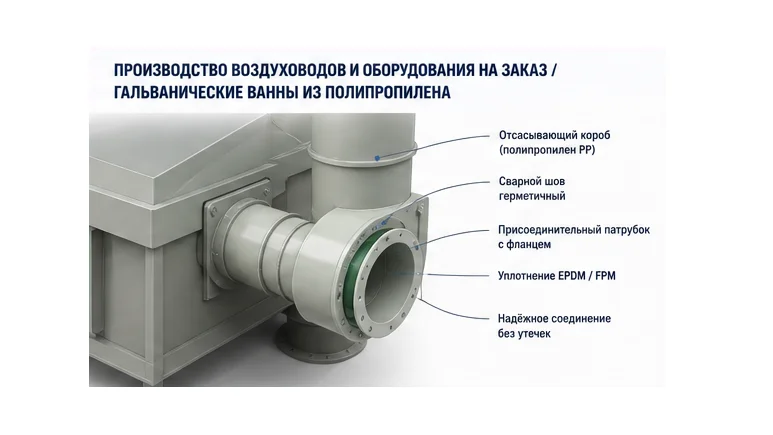

Как варить бортовой отсос к полипропиленовой ванне?

Короб из листа PP-H 6–10 мм приваривают к борту ванны. Тоньше 6 мм — вминается вакуумом при рабочем расходе. Толще 10 мм — лишний вес на кромке без выигрыша по жёсткости для типовой длины. Внутри короба оставляют доступ под промывку: каплеунос и соли осаждаются на стенках уже через недели работы.

Стальной саморез в кислоте даёт свищ: металл разъедает, стык течёт. Съёмные крышки короба крепят винтами из полимера — доступ для промывки каплеуноса. Стык листа с бортом ведут экструзионным швом; ориентир по прочности — практика DVS 2205. Подробнее по сварке — сварка полипропилена DVS 2205. Перед сваркой борт обезжиривают и проверяют плоскость: зазор под пруток больше нормы даёт слабый шов уже на первом нагреве ванны.

Один полимер на ванне и отсосе упрощает ремонт: нет гальванической пары и клеевых швов в кислоте. Крышку короба делают съёмной, чтобы чистить внутренние стенки без демонтажа воздуховода. После сварки проверяют геометрию щели 20–40 мм по всей длине — перекос убивает равномерность отсоса.

Куда подключать бортовые отсосы: скруббер или труба на улицу?

Кислотный туман нельзя выбрасывать сырым. Короткий тракт не нейтрализует пары: крыша корродирует, а контроль даёт замечание по выбросу. Нужна мокрая очистка до вентилятора. Даже при малом расходе с короткой ванны аэрозоль остаётся агрессивным — разбавление воздухом цеха не равно нейтрализации.

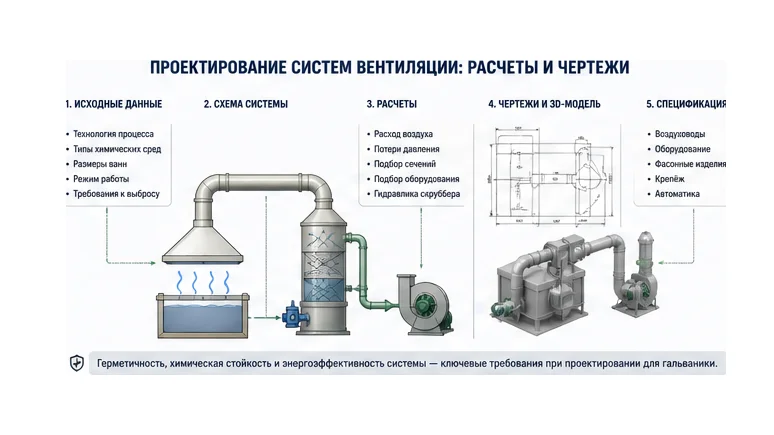

Рабочая линия: бортовой отсос → воздуховод PP → мокрый скруббер → вентилятор. Так каплеунос и кислотный аэрозоль гасятся до выхлопа. Выбор колонны и орошения — в материале мокрый скруббер. Вентилятор ставят после очистки, чтобы рабочее колесо не ела кислота и не копился осадок на лопатках.

Труба «сразу на улицу» допустима только для нейтральных и холодных паров, не для гальваники с кислотой. Даже короткий отсос на ванне 1–2 м не заменяет очистку. Стык сечений отсоса и скруббера фиксируют в чертеже до раскроя листа.

Сколько стоят бортовые отсосы из полипропилена?

Цена — погонные метры короба плюс врезки в воздуховод, а не «две трубы с полки». Длина борта, число колен и сторона установки (один борт или два) двигают сумму. Готовых прайсов без чертежа ванны нет. Одинаковая длина борта на холодной промывке и на горячем хромировании даёт разный лист и разный стык — сравнивать «за метр» бессмысленно.

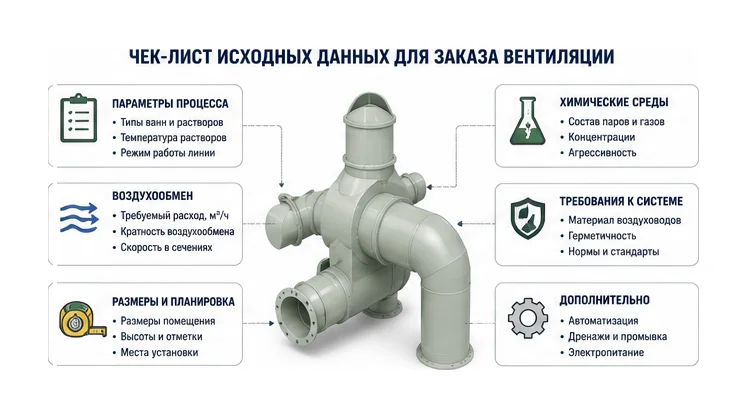

Ориентир по изделиям и обвязке — на странице гальванических ванн. В КП ЦПР попадает длина щели, толщина PP-H 6–10 мм, число врезок и стык со скруббером. Новые цифры в статье не публикуем: они зависят от геометрии ванны 1–8 м и комплектации тракта. В заявке достаточно длины борта, ширины зеркала, температуры электролита в °C и схемы вытяжки — по ним собирают сечение.

Дешевле выходит заложить отсос в заказ ванны, чем врезать короб на площадке в уже стоящий борт. Полевые врезки дают слабые места и сдвиг щели. Итог фиксируют после чертежа: длина борта в м, ширина щели в мм, расход в м³/ч.

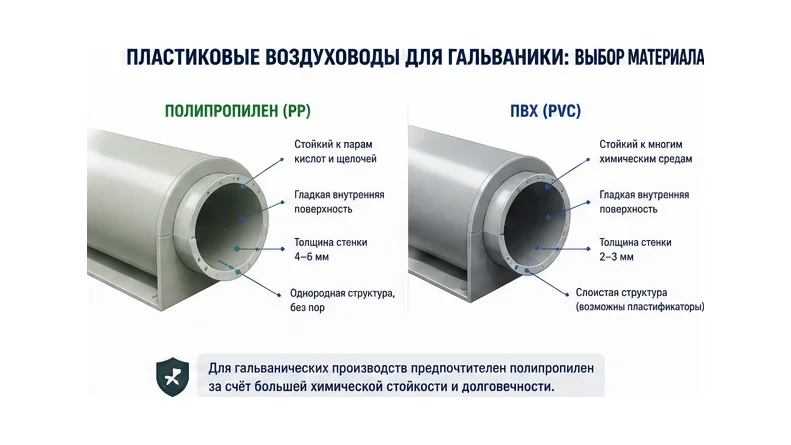

Можно ли ставить ПВХ-отсос на горячую ванну +60 °C?

ПВХ на нагретом борту плывёт и хрустит. Температура кромки близка к температуре электролита. На ванну +60 °C и выше берут PP-H, а не ПВХ-короб. Уже при +50…+60 °C жёсткий ПВХ теряет геометрию щели: кромка «плывёт», расход гуляет по длине борта.

PP-H в расчёте стенки держат до +80 °C для типовых гальванических режимов. ПВХ оставляют на холодную промывку и низкотемпературные зоны. Материал самой ванны — в разделе ёмкости из полипропилена. Если ванна PP-H, а отсос ПВХ, стык всё равно слабое место: разные коэффициенты расширения и разная стойкость к кислоте.

Ошибка «поставим ПВХ, дешевле» проявляется через месяцы: щель ведёт, стыки текут, расход падает. Замена короба на горячем борту дороже исходной разницы материалов. Для кислотного тумана у зеркала выбирают бортовые отсосы из полипропилена PP-H в одном контуре с ванной.

Матрица выбора отсоса

Паспорт изделия

Какие смежные запросы закрывает эта тема?

Рядом в коконе стоят бортовые отсосы из полипропилена и гальванические ванны из полипропилена на заказ. Их не сваливают в один H1. Соседние узлы — облицовка, отсос, газоочистка, заказ по ТЗ — стыкуют ссылками, а не простынёй ключей. Точку входа по ваннам держим на хабе /galvanicheskie-vanny. Отдельно читают статьи по линии, вентиляции цеха и мокрому скрубберу — это соседние этапы одного контура, а не дубли H1.

Если нужна линия целиком, смотрят вентильный тракт и скруббер отдельно от короба на борту. Отсос без очистки — половина решения. Очистка без щели у зеркала — вентилятор гоняет воздух цеха впустую.

Матрица выбора полимера

Микро-глоссарий

• Бортовой отсос — щелевой короб на кромке ванны.
• Зеркало ванны — открытая поверхность электролита.
• Погонный метр борта — единица расчёта расхода воздуха.
• Каплеунос — капли электролита в воздуховоде без скруббера.
