Футеровка ёмкостей полипропиленом: когда PP, когда новая ёмкость
Обновлено: 10 августа 2026 г.Для закупщиков и инженеров по материалам
Материал для инженеров и закупщиков: когда восстанавливать химзащиту футеровкой полипропиленом, а когда проектировать новую ёмкость под среду и монтаж.
Разбираем решение без каталога: среда, температура, состояние корпуса и ТЗ — ошибки на этом этапе дорого стоят в эксплуатации.

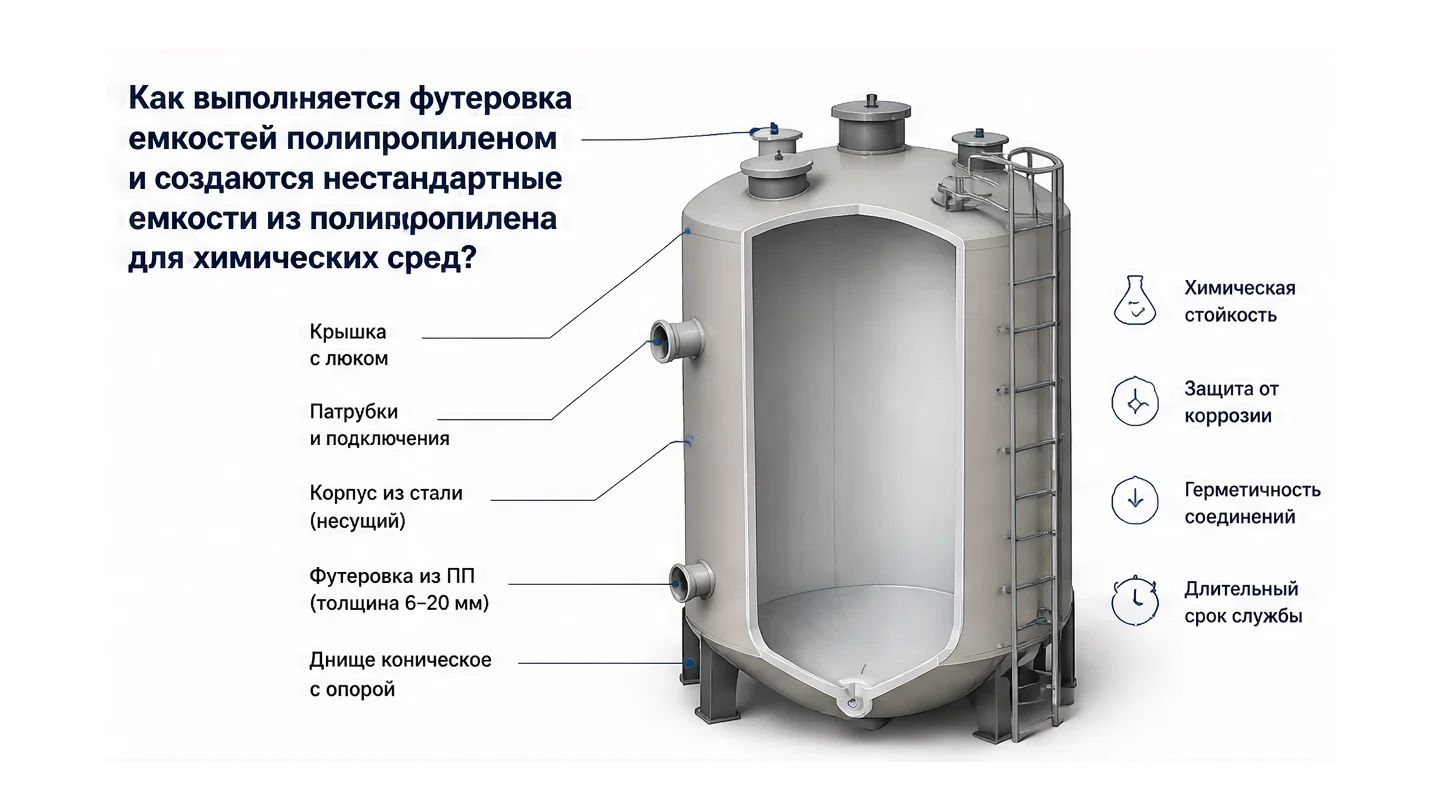

Футеровка полипропиленом: технология и этапы
| Состояние исходного корпуса | Корпус отсутствует или полностью разрушен | Несущая способность металла/бетона сохранена |
|---|---|---|
| Толщина пластика | 5–50 мм (самонесущая конструкция) | 3–8 мм (защитная облицовка) |
| Экономика | Затраты на демонтаж старого и покупку нового | Экономия бюджета за счет сохранения старого каркаса |
| Ограничения | Требуется место для установки и такелажа | Сложность работ в замкнутом пространстве |
На практике футеровка емкостей полипропилен начинается с оценки несущей способности корпуса и подготовки основания — от этого зависят толщина листа 3–8 мм и схема экструзионной сварки.
Технология начинается с подготовки основания до Sa 2.5, затем идут раскрой листов, фиксация, экструзионная сварка и контроль швов. Для швов и покрытия используют DVS 2207-3, DVS 2206-1, DVS 2206-4 и EN 13100-4; искровой контроль применяют по толщине облицовки и типу материала.
- Очищают металл до нужного профиля или ремонтируют бетонное основание.
- Сушат поверхность и убирают дефекты, которые могут запереть влагу (скрытая коррозия).
- Режут листы PP по месту и снимают фаски.
- Фиксируют облицовку механически, клеем или анкерами по проекту.
- Сваривают швы экструдером и проверяют их на герметичность.
- После этого проводят искровую дефектоскопию и при необходимости гидроиспытание.
Стандарты DVS 2206-4 и EN 13100-4 регламентируют искровую дефектоскопию швов при напряжении 20–30 кВ для полимеров толщиной от 3 мм.
Что заказчик готовит до выезда бригады
- Обеспечен доступ внутрь резервуара (люки, проёмы).
- Поверхность очищена от остатков старой среды и дегазирована.
- Оформлен наряд-допуск на работы в замкнутом пространстве.
- Подведено напряжение 380 В и обеспечена вентиляция.
- Температура внутри резервуара поддерживается не ниже +15 °C.
Если основание плохо подготовить, даже хороший PP не удержит конструкцию. Нормальный ресурс дает не только материал, но и качество подготовки, сварки и контроля.

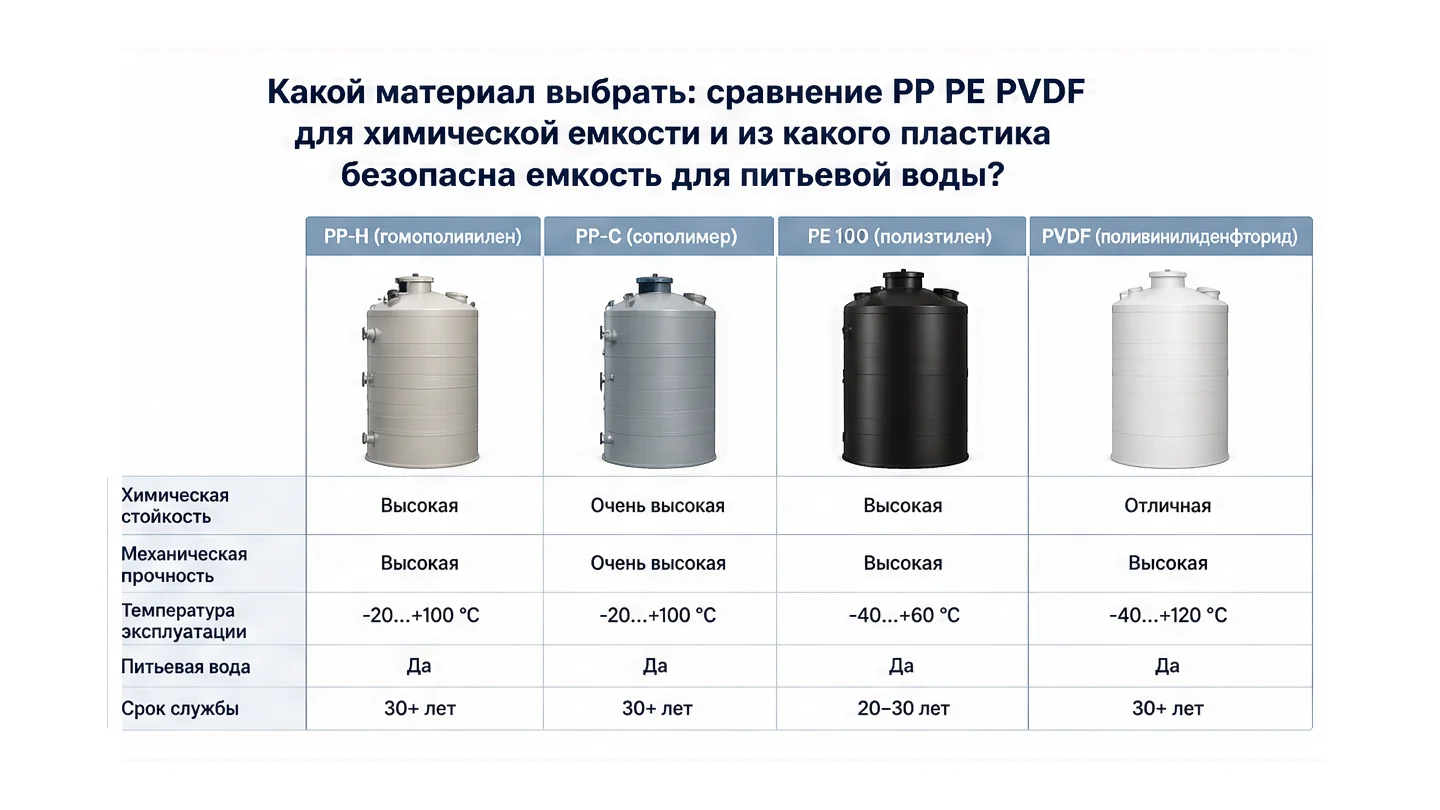

Какой материал выбрать: PP, PE, PVDF
PP-H держит рабочие температуры до +95 C, PE 100 уверенно работает в морозе и подземном монтаже, PVDF уходит в более агрессивную химию и более высокий температурный диапазон. Для питьевой воды PE 100 и PP-H применяют при наличии гигиенического подтверждения. Эти выводы согласуются с отраслевыми техническими регламентами производителей полимеров, ГОСТ 18599-2001 и ГОСТ 32415-2013.
СанПиН 2.1.4.2652-10, ГОСТ 18599-2001 и ГОСТ 32415-2013 дают рабочую основу для PE 100 и PP-H в водных задачах. Для PVDF и PVC-U решение принимают уже по химии, температуре и допустимому бюджету узла.
Информация о химической стойкости материалов носит справочный характер. Для опасных сред требуется индивидуальный инженерный расчет.
Паспорт изделия
Паспорт изделия фиксирует инженерные параметры, влияющие на проект, монтаж и эксплуатацию. Для заказчика это быстрый способ понять, проходит ли резервуар по габариту, среде и сроку службы.
| Объем | 100 л - 100 м3 | Диапазон под заказ зависит от геометрии и способа сборки |
|---|---|---|
| Материал | PP-H, PP-C, PE 100, PVDF, листовой PP | Подбирается под среду, температуру и место установки |
| Толщина стенки (Новые емкости) | 5-50 мм | Точная величина задается расчетом и ребрами жесткости |
| Толщина листа (Футеровка) | 3-8 мм | Зависит от степени агрессивности среды и типа крепления |
| Температура среды | от -40 до +95 C | Для PVDF диапазон шире, для PE 100 ниже верхний предел |
| Присоединения | Фланцы DN, патрубки, люки, уровнемеры | Компоновка зависит от схемы трубопроводов и обслуживания |
| Срок службы | Для футеровки 20-30 лет при корректном монтаже | Для новых корпусов зависит от среды, нагрузки и ухода |
В проектах под заказ паспорт нужен раньше коммерческого предложения. Он отсекает несопоставимые решения и снижает риск ошибки на стадии закупки. Это заметно, когда речь идет о КНС, резервуарах под химию и крупногабаритных емкостях.
Матрица выбора полимера
Матрица нужна, чтобы сравнить полимеры без длинного пересчета. Она показывает, где выигрывает морозостойкость, где нужна жесткость, а где важнее химическая стойкость.
| Материал | Мороз | Химия | УФ | Статика |
|---|---|---|---|---|
| PP-H | до −10 °C | Щелочи, кислоты pH 1–13 | Нужна стабилизация | Высокая жёсткость |
| PE 100 | до −50 °C | Широкий pH, вода, стоки | Стабилизаторы | Эластичность, удар |
| PVDF | до −30 °C | Сильные кислоты, растворители | Устойчивее PP | Жёсткий, дороже PP |
Если среда уходит в сильные кислоты или требуется более высокий температурный запас, из этой матрицы выходят в PVDF. Если задача упирается в бюджет и температура не выше +60 C, смотрят PVC-U, но его нельзя ставить в один ряд с PP-H и PE 100 по рабочему диапазону.
Границы по температуре и химии у PP-H, PE 100, PVC-U и PVDF различаются. Поэтому корректный выбор начинается не с названия пластика, а с рабочей среды и режима эксплуатации.

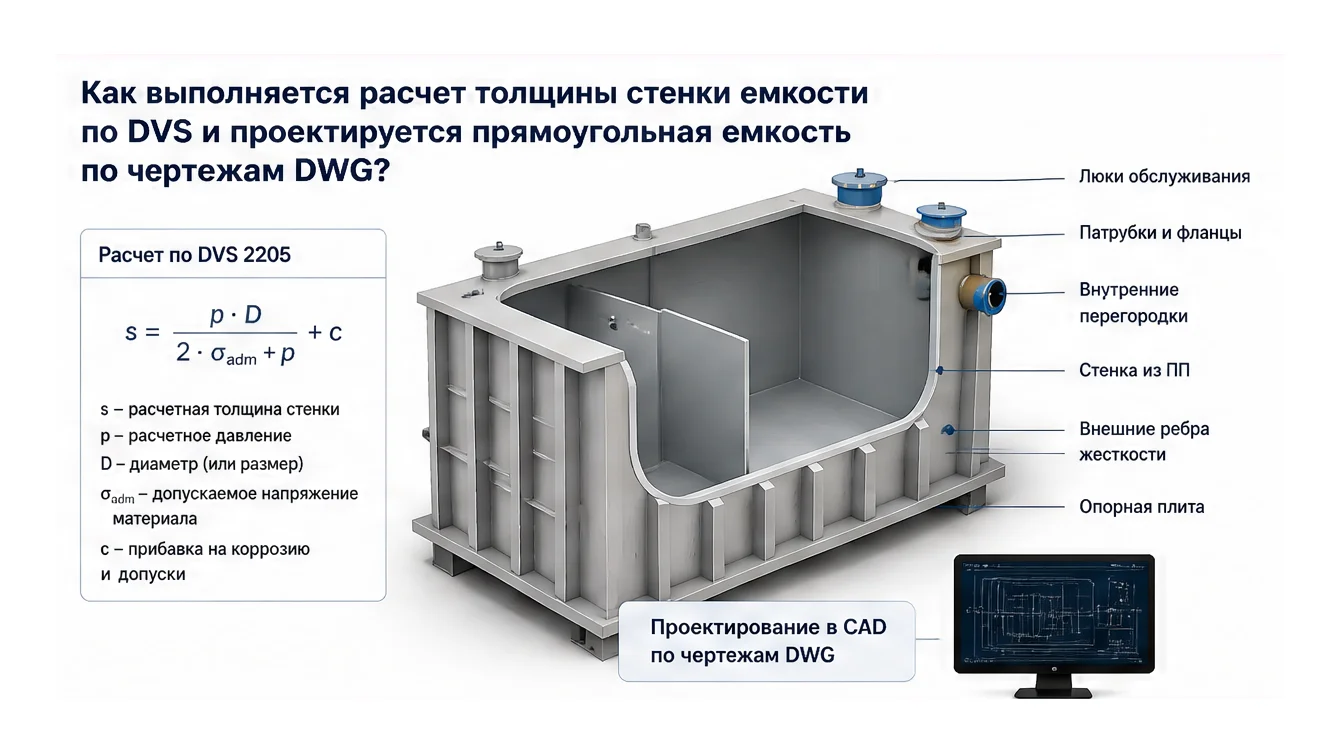

Расчёт стенки по DVS и проект по DWG
Подбор под нагрузку и расчет ребер жесткости ведут как инженерный процесс под среду, температуру, срок службы и опирание корпуса; ориентир отрасли — DVS 2205. Для прямоугольной емкости по чертежам DWG критичны прогиб панелей, шаг ребер и схема каркаса. Подбор под нагрузку пластиковых емкостей опирается на стандарты DVS 2205, а прямоугольные конструкции требуют усиления стальными каркасами.
DVS 2205-5 задает ограничение прогиба панелей, минимальную толщину стенки и логику расчета под длительную нагрузку. DVS 2207-4 описывает сварку листов, а DVS 2206-4 - контроль швов, если нужен надежный корпус под заказ.
- Задают габариты, уровень заполнения и тип установки.
- Учитывают плотность среды и рабочую температуру.
- Проверяют длительную прочность и ползучесть материала.
- Закладывают ребра жесткости, если корпус прямоугольный или крупный.
- В DWG фиксируют патрубки, люки, фланцы, усиления и узлы крепления.
Для промышленных резервуаров по чертежам важно не копировать эскиз заказчика в чистом виде. Сначала проверяют несущую схему, потом корректируют толщину, только после этого выпускают раскрой и сварку.
В прямоугольных корпусах гидростатическое давление работает как треугольная нагрузка, поэтому верхняя зона не может быть облегчена произвольно. Этот момент часто недооценивают, а ошибка потом выходит через прогиб панели и перегрузку швов.

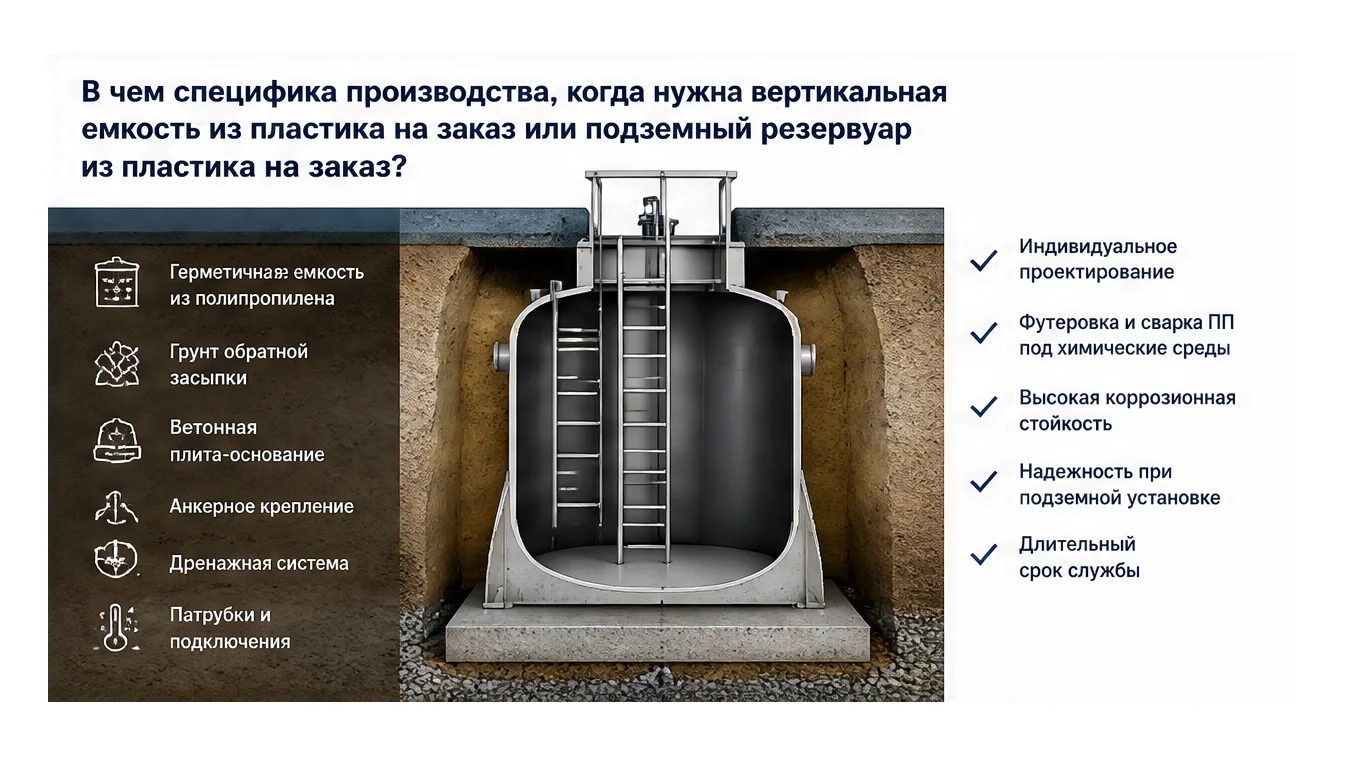

Вертикальная и подземная ёмкость
Вертикальная емкость нужна, когда важны компактная площадь и удобный слив, а подземный резервуар - когда нужно убрать корпус с поверхности и работать под давлением грунта. Для наземных и подземных схем одинаково важны опора, усиление и корректный монтаж. Подземные резервуары горизонтального типа проектируются под объем от 10 до 60 м³, а вертикальные емкости для вязких сред оснащаются коническим дном.
По ГОСТ Р 55072-2012 и DVS 2205 подземный резервуар считают по кольцевой жесткости и давлению грунта, а уличную вертикальную емкость дополнительно проверяют на ветровую нагрузку и устойчивость основания. Для нижней зоны и днища решающим становится не только материал, но и тип опирания.
- Вертикальный цилиндрический корпус ставят на ровное бетонное основание.
- Подземный корпус усиливают кольцевыми ребрами и проверяют на всплытие.
- Горизонтальная емкость удобна, когда ограничена высота помещения или котлована.
- Цилиндрическая геометрия лучше распределяет давление, чем плоская стенка.
- Для уличных резервуаров учитывают УФ, ветер и температурные деформации.

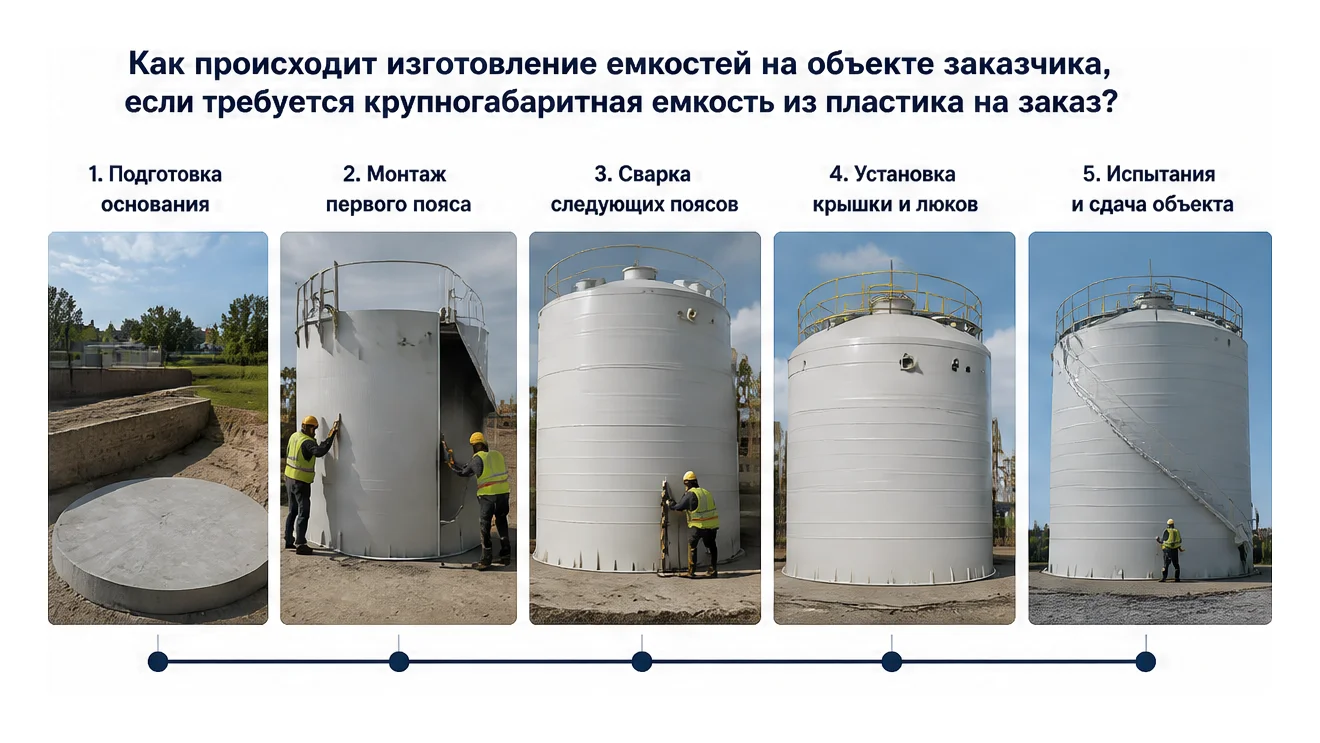

Сборка крупногабарита на объекте
Изготовление емкостей на объекте заказчика применяют, когда готовый корпус не проходит по габариту или когда монтаж на месте безопаснее перевозки. Для емкостей свыше 50 м3 и крупного диаметра это часто рациональнее, чем собирать изделие в цехе и везти негабарит. При объеме до 100 м³ и невозможности транспортировки сборка и сварка осуществляются на месте эксплуатации по регламентам DVS 2207.
На объекте важны температура не ниже +15 C, стабильная электросеть 380 В, вытяжка и чистая зона для сварки. Сборку ведут из заранее подготовленных листов, днищ и патрубков, а швы проверяют так же, как на заводе.
- Проверяют основание и место установки.
- Завозят раскроенные листы, днища, патрубки и крепеж.
- Организуют сварочную зону без сквозняков и влаги.
- Собирают корпус по месту, затем ставят каркас и обвязку.
- Проводят контроль швов и приемку по ТЗ.
В кейсах ЦПР по заказным сварным конструкциям под объект именно сборка на площадке снимала риск негабаритной перевозки. Для заказчика это означало меньше простоев и меньше изменений в производственной схеме.
Когда изделие не проходит по транспорту, ошибка в логистике обходится дороже инженерной сборки на месте. Поэтому крупногабаритные корпуса проектируют сразу с учетом монтажа, а не после выпуска чертежей.
Как передать ТЗ инженерам
Инженерный расчёт начинают с опросного листа: среда, концентрация, температура, объём, габариты, давление и опции. Итог зависит от габарита, логистики и способа сборки, а не от региона. Передать данные можно через инженерный отдел ЦПР или подбор ёмкостей.
Если корпус шире 2.5 м или тяжелее транспортного лимита, закладывают спецперевозку или сборку на месте. Для региона это меняет не только срок поставки, но и схему производства, поэтому точный опросный лист экономит время на всех этапах.
- Химический состав среды и концентрация.
- Рабочая и максимальная температура.
- Объем, габариты и тип установки.
- Наличие избыточного давления или вакуума.
- Патрубки, люки, уровнемеры, мешалки и обвязка.
- Требования к доставке, сборке и шефмонтажу.
Для заказных резервуаров это точнее, чем подбор по каталогу. По технологии ЦПР мы сначала считаем исходные данные, затем фиксируем ТЗ, и только после этого выпускаем производство и логистику.
Промышленный резервуар не покупают как готовую бытовую вещь. Его задают через среду, температуру, нагрузку и монтаж, иначе ошибки проявляются уже на объекте.
Микро-глоссарий
- Футеровка — внутренняя облицовка существующего металлического или бетонного корпуса листовым полипропиленом (3-8 мм) для защиты от коррозии.
- ПП-H — гомополимер полипропилена с повышенной жесткостью и стойкостью к агрессивной химии.
- PE 100 — полиэтилен высокой плотности для воды, стоков и подземного монтажа.
- Ребро жесткости — элемент, который снижает прогиб стенки и распределяет нагрузку.
- Фланец DN — стандартизованный присоединительный узел трубопровода.
- УГВ — уровень грунтовых вод, который влияет на всплытие и анкерение подземной емкости.
