Вентиляция для гальваники: воздуховоды и бортоотсосы из ПП
Обновлено: 10 августа 2026 г.Для технологов и главных инженеров
Материал подготовлен в формате экспертной статьи для покупателей, инженеров и специалистов, которым важно не просто найти, где пластиковую вентиляцию купить, а понять, какая конструкция, материал и условия эксплуатации действительно подходят под задачу.
Мы излагаем материал как инженеры-практики: раскладываем сложную тему по полкам, без навязчивой рекламы и без советов «берите любой вариант и не думайте». У темы «вентиляция для гальваники» много нюансов — если их не учесть на старте, ошибки проявятся уже в эксплуатации.
Смотрите также: гальванические ванны, воздуховоды ПП/ПЭ.
воздуховоды для гальваники изготавливают из химически стойких полимеров (чаще всего полипропилена ПП), так как металлические каналы быстро корродируют от паров кислот и щелочей, что приводит к течам и остановке линии. Чтобы система безопасно удаляла агрессивные среды и сохраняла герметичность, применяется технология ЦПР: точный инженерный расчет сечений, подбор полимера под конкретный электролит и экструзионная сварка узлов на заказ.
«Для гальваники ошибка обычно возникает не в материале как таковом, а в неполных исходных данных. Если не заданы состав паров, температура, размеры ванны и схема монтажа, нельзя корректно выбрать ни воздуховод, ни бортовой отсос, ни скруббер» — Инженерный отдел Центра полимерных решений

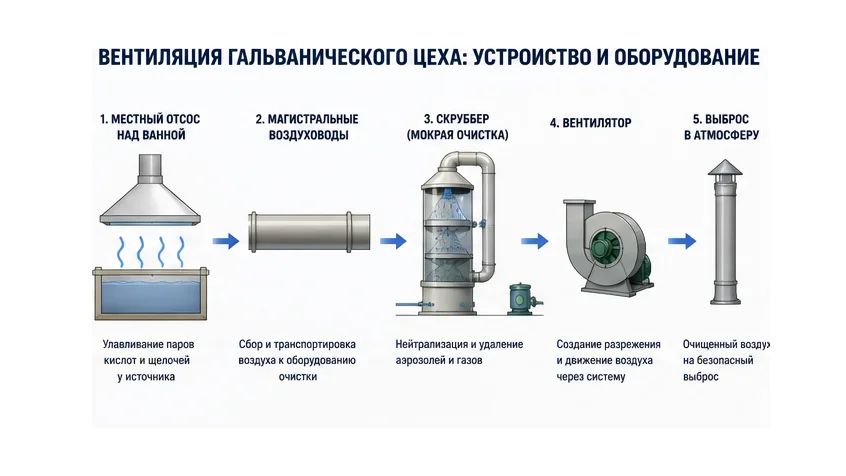

Вентиляция гальванического цеха: устройство и оборудование
Устройство вентиляции гальванического цеха базируется на создании направленного потока, который перехватывает пары у зеркала ванны до их попадания в рабочую зону. Эффективная система строится на связке местной вытяжки и приточной общеобменной вентиляции. СП 60.13330.2020 требует для помещений с вредными веществами 1 и 2 классов опасности подавать приток в объеме около 90% от вытяжки, то есть поддерживать разрежение. ГОСТ 12.4.021-75 дополнительно требует исключать перетекание загрязненного воздуха в чистые зоны.
Для гальванических линий схема обычно выглядит так: источник испарений у поверхности электролита → местный захват → магистральный воздуховод → очистная установка → вытяжной вентилятор → выброс. По данным ACGIH и отраслевых рекомендаций, щелевая скорость улавливания у местных отсосов находится в диапазоне 5-10 м/с, транспортировка по воздуховодам из PP-H ведется со скоростью 10-15 м/с, а в вертикальном скруббере поток снижают до 1,5-2,5 м/с для контакта с орошающей жидкостью.
Ключевое требование для гальваники состоит в разделении вытяжных систем кислых и щелочных сред. Это прямо следует из СП 494.1325800.2020, где раздельные системы предписаны для предотвращения образования токсичных смесей. На практике это влияет не только на трассировку, но и на подбор материала каналов, насадки скруббера, дренаж конденсата и схему сервисного доступа. Инженерный подбор: данные объекта → материал → конструкция.
Отсос гальванической ванны
Отсос гальванической ванны должен улавливать пары прямо у кромки емкости, а не после их рассеивания по цеху. Поэтому для гальваники базовым решением считается бортовой отсос, а не потолочный зонт. По РНП АВОК 5.5.1-2018 однобортовые отсосы обычно применяют при ширине ванны до 0,6 м, двухбортовые при 0,6-1,2 м, а системы с передувом push-pull при ширине более 1,2 м. ACGIH для таких систем приводит ориентир скорости захвата 0,5-1,02 м/с, который используют как расчетную отправную точку.
- Однобортовый отсос подходит для узких ванн, когда поток можно стабильно перетянуть к одной щели.
- Двухбортовый отсос применяют на более широкой ванне, чтобы не оставлять мертвую зону в центре зеркала.
- Система с передувом нужна там, где ширина ванны велика, выделения интенсивны или нужно сократить общий расход вытяжного воздуха.
Расход вытяжного воздуха считают не по одному универсальному числу, а по геометрии и токсичности процесса. В отечественной методике Староверова используют формулу L = q × l × φ × θ, где коэффициент токсичности электролита θ изменяется от 1,0 до 2,0. Это важно для хромирования, травления и других процессов с более агрессивными парами. При инженерном подборе мы сначала проверяем тип ванны, длину зеркала, режим загрузки подвесок и температуру раствора, а уже потом задаем сечение воздуховода.
Скруббер для гальваники: очистка выбросов
Скруббер для гальваники нужен там, где отработанный воздух нельзя выбрасывать без очистки. Для кислотных и щелочных выбросов чаще применяют мокрую очистку, потому что она позволяет нейтрализовать растворимые химические примеси перед выбросом в атмосферу. Вертикальные противоточные скрубберы обеспечивают эффективность очистки до 99% при корректно подобранной насадке и режиме орошения. Для кислых паров обычно используют 1-5% раствор NaOH с поддержанием pH 8,5-10, а для щелочных паров 1-3% раствор H2SO4 с pH 5-6,5 по технологическим регламентам очистки газов.
- Вертикальный скруббер выбирают, когда нужен противоток и максимальная эффективность очистки.
- Горизонтальный скруббер применяют, когда ограничена высота помещения или удобнее сервисный доступ сбоку.
- Кольца Палля дают меньшее гидравлическое сопротивление, чем кольца Рашига, и обычно удобнее для производительных систем.
- Хордовые насадки рассматривают при риске кристаллизации солей и зарастания загрузки.
Ошибка на этом этапе обычно связана с попыткой объединить в одну цепочку разные по химии выбросы. Если смешать кислые и щелочные потоки до очистки, можно получить неконтролируемую реакцию и ложные расчеты по реагенту. Поэтому скруббер гальваника подбирается не только по м3/ч, но и по составу паров, температуре, наличию аэрозоля и солесодержанию дренажа. Наши системы вентиляции и газоочистки (включая мокрые скрубберы и волокнистые фильтры типа ФВГА) проектируются под конкретные технологические процессы: твердое хромирование, никелирование, цинкование, анодирование алюминия, травление титана, химическое фосфатирование и микродуговое оксидирование (МДО). Ёмкости на заказ: от ТЗ до сварной конструкции.

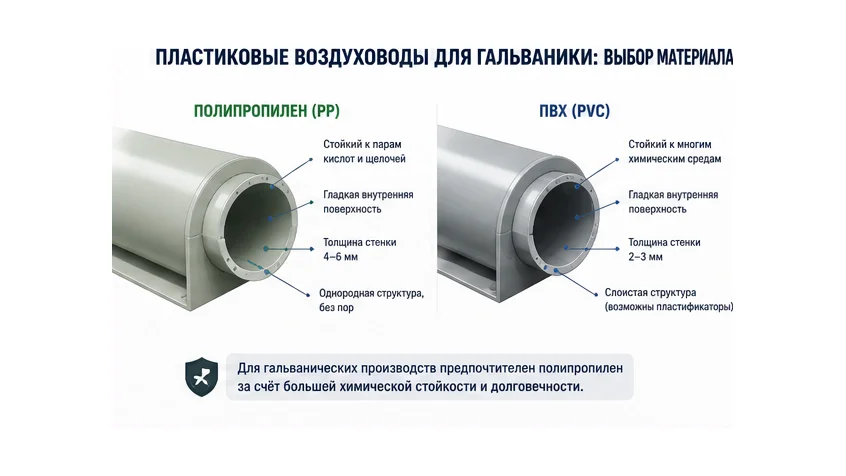

Пластиковые воздуховоды для гальваники: выбор материала
Выбор материала для пластиковых воздуховодов опирается на химический состав паров и температуру. Для гальваники пластиковые воздуховоды обычно предпочтительнее металла, потому что агрессивная влажная химическая среда быстрее наказывает неверный выбор материала, чем саму геометрию системы. Листовой полипропилен PP-H применяют чаще всего из-за сочетания химической стойкости, низкой плотности и удобства термической сварки. DVS 2205-1 ограничивает его постоянную рабочую температуру уровнем +80 °C. Полипропилен обладает высокой стойкостью к электролитам, кислотам и щелочам, выдерживает нагрев до 100 °C, имеет низкое водопоглощение.
| Материал | Химстойкость к кислотам и щелочам | Плотность | Рабочая температура | Горючесть | Средний срок службы | Относительная стоимость |
|---|---|---|---|---|---|---|
| PP-H / PP-S | Высокая; базовый выбор для большинства гальванических сред | 0,90-0,92 г/см3 | 0.+80 °C | Г4, для PP-S возможен Г1/V-0 | До 25 лет в агрессивной вентиляции | 1,0 |
| PVC | Высокая к многим кислотам, ограничения по растворителям | 1,4 г/см3 | 0.+60 °C | Г1 | До 20 лет | 1,2-1,5 |
| PE | Хорошая, но ниже жесткость | 0,95 г/см3 | -50.+60 °C | Г3-Г4 | До 20 лет | 0,9-1,1 |
| PVDF | Очень высокая, включая сильные окислители и концентрированные кислоты | 1,75-1,8 г/см3 | -40.+140 °C | Трудногорючий | 20+ лет | 5,0-8,0 |
| AISI 304/316 | Зависит от среды; риск питтинга и коррозии в части кислот | 7,9 г/см3 | -196.+600 °C | НГ | 10-15 лет в агрессивной среде | 3,0-5,0 |
Если сравнивать полипропилен и нержавеющую сталь без привязки к химии, сталь выигрывает по температуре и пожарной группе, но это не означает ее автоматическую пригодность для гальваники. Нержавеющая сталь подвержена риску питтинга и коррозии в кислых средах, что сокращает срок её службы до 10–15 лет. Поэтому воздуховоды для гальваники выбирают по среде и температуре, а не по инерции от общепромышленной вентиляции.
По нормативам есть и прямые ограничения. СП 60.13330.2020 запрещает применять полимеры в аварийной вентиляции, для местных отсосов взрывоопасных смесей и для сред с температурой 80 °C и выше, если требуются негорючие материалы. В пределах одного пожарного отсека допускаются трудногорючие полимеры группы не ниже Г1 для транзитных участков. Это означает простое правило: полимерный воздуховод хорош там, где химия агрессивна, температура укладывается в предел материала и схема пожарной безопасности это допускает.
Сравнительные характеристики PP-H и PP-C (данные лабораторных испытаний)
При проектировании вентиляции и ванн важно учитывать разницу между гомополимером (PP-H) и блоксополимером (PP-C) пропилена:
| Физико-механический параметр | Блоксополимер (PP-C) | Гомополимер (PP-H) |
|---|---|---|
| Плотность, г/см³ | 0,92 | 0,92 |
| Температурный диапазон эксплуатации, °C | от -40 до +80 | от 0 до +100 (кратковременно) |
| Предел текучести при растяжении, МПа | 30 | 35,1 |
| Относительное удлинение при пределе текучести / разрыве, % | 9 | 55,1 |
| Модуль упругости при изгибе, МПа | 1300–1450 | 1300 |
| Ударная вязкость по Шарпи с надрезом (при 23°C), кДж/м² | 50 (по Изоду) | 5 |
| Твердость | 76 (Rockwell R) | 75 (Shore D) |
| Диэлектрическая прочность, кВ/мм | 30–40 | 30–40 |
| Усадка / Коробление, не более | — | 0,14% / 1 мм |
Специализированные модификации полимеров для сложных сред
В гальванических цехах со специфическими условиями эксплуатации стандартный PP-H заменяют на модифицированные составы:
- PPs (трудногорючий полипропилен): Применяется для транзитных участков воздуховодов в пределах одного пожарного отсека для соответствия требованиям пожарной безопасности (группа горючести Г1).
- PP-el (электропроводящий полипропилен): Незаменим во взрывоопасных зонах и для сред, склонных к накоплению статического электричества. Предотвращает риск искрообразования.
- Высокотемпературные фторпласты (PVDF, ECTFE, FEP, PFA): Используются в виде внутренних лайнеров или самостоятельных элементов при работе с концентрированными кислотами и смесями при температурах до +120 °C.
- Специальные марки ПВХ и ПЭ: Жесткий ПВХ (PVC-U, PVC-CAW) и хлорированный ПВХ (PVC-C) подходят для сред с высокой концентрацией окислителей, а полиэтилен высокой плотности (PE 100, HMW PE) — для наружных участков трасс в условиях экстремальных морозов (до -50 °C).

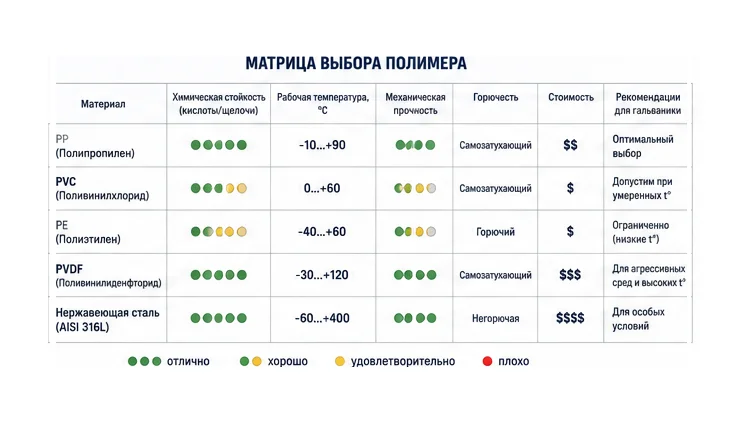

Матрица выбора полимера
Для гальваники материал выбирают не по одному признаку, а по сочетанию химии, температуры, пожарных ограничений и механики монтажа. Если упростить выбор до инженерного минимума, матрица ниже помогает быстро отсечь неподходящие варианты.
| Материал | Мороз | Химия | УФ | Статика |
|---|---|---|---|---|
| PP-H | Умеренно; для улицы требует проверки условий | Высокая стойкость к большинству кислот и щелочей | Нужна защита от длительного открытого солнца | Диэлектрик; полезно рядом с гальваническими ваннами |
| PP-C | Лучше ударная вязкость, чем у PP-H | Хорошая, но проверяется по конкретной среде | Нужна защита при наружной установке | Диэлектрик |
| PE-100 | Очень хороший выбор для холода и наружных трасс | Хорошая, но ниже жесткость конструкции | Требует учета старения на солнце | Диэлектрик |

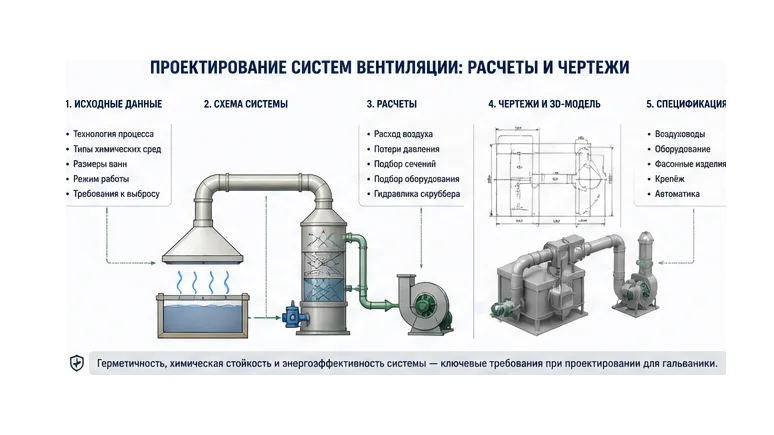

Проектирование систем вентиляции: расчеты и чертежи
Проектирование систем вентиляции начинается с определения аэродинамических потерь и расхода местной вытяжки. Надежная система начинается с расчета, а не с выбора удобного диаметра из каталога. Для гальваники сначала определяют расход местной вытяжки от каждой ванны, затем считают аэродинамику магистрали, потери давления, уклоны для отвода конденсата и схему очистки. По данным для термопластов эквивалентная шероховатость принимается на уровне 0,007-0,01 мм, а потери на трение считают по Дарси-Вейсбаху. Местные сопротивления отводов, переходов и тройников определяют через коэффициенты потерь ξ по DIN 4741.
Для корректного аэродинамического расчета воздуховодов для гальваники проектировщику требуется собрать следующий пул исходных данных:
- Габариты цеха и компоновка линии.
- Длина, ширина и количество ванн.
- Площадь зеркала испарения и режим загрузки подвесок.
- Химический состав электролитов и возможное смешение паров.
- Температура раствора и температура воздуха в помещении.
- Наличие скруббера, дренажа, площадки обслуживания и ограничений по пожарной безопасности.
Для влажных и кислых паров важно не только сечение, но и режим транспортировки. ACGIH рекомендует держать скорость воздуха в каналах 10-12 м/с, чтобы снизить риск выпадения конденсата. Дополнительно нужен уклон 0,005-0,01 в сторону дренажа. Если этого не сделать, конденсат начнет накапливаться в низких точках, увеличит сопротивление и ускорит зарастание узлов солями.
Например, при проектировании вытяжки для линии цинкования на заводе N, расчет толщины стенок воздуховодов, ребер жесткости и элементов конструкции ванн мы выполняем в специализированном программном комплексе Tank Designer в строгом соответствии с требованиями немецкого стандарта DVS 2205. Разработка конструкторской документации и 3D-моделирование ведутся в среде Компас-3D.

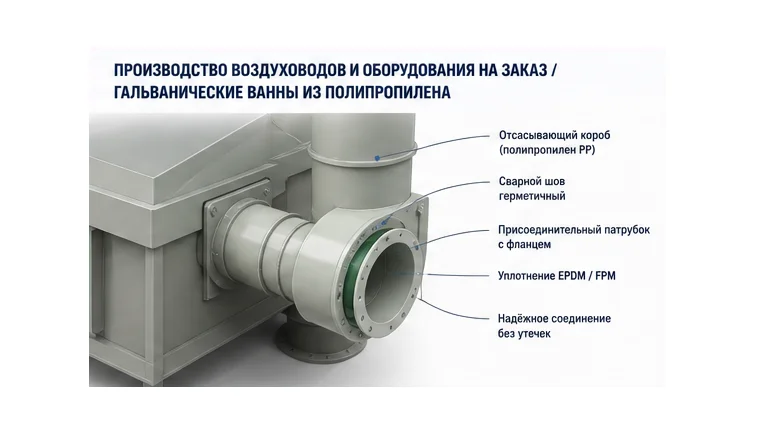

Производство воздуховодов и оборудования на заказ
Производство воздуховодов на заказ позволяет точно обойти препятствия в цеху и интегрировать вытяжку с габаритами ванн. Изготовление на заказ позволяет собрать трассу под конкретную геометрию цеха, тип ванн и схему обслуживания. Для гальваники это важнее, чем для обычной вентиляции, потому что здесь много фасонных деталей, переходов, бортовых отсосов и нестандартных узлов подключения к скрубберу. Раскрой листового полипропилена обычно выполняют на ЧПУ, чтобы выдержать геометрию.
Изготовление воздуховодов выполняется из листовых полимеров методами ручной экструзионной сварки и сварки горячим газом по стандартам DVS 2207. Все сварочные работы выполняются специалистами, прошедшими аттестацию в системе НАКС (Национальное Агентство Контроля Сварки), с соблюдением стандартов ГОСТ Р 56155-2014, ГОСТ Р 54793-2011 и ГОСТ 16310-80. Поставляемое оборудование сертифицировано на соответствие Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (схема сертификации 5Д для опасных производственных объектов). Качество шва контролируют не только визуально, но и прибором искрового контроля. ГОСТ Р 55142-2012 регламентирует механические испытания соединений, а ГОСТ Р 59399-2021 задает критерии оценки дефектов.
- Получение исходных данных и проверка химической совместимости.
- Подбор материала, толщины стенки, типа отсоса и схемы очистки.
- Разработка чертежей и спецификации фасонных деталей.
- Раскрой листового материала и сварка узлов.
- Контрольная сборка, маркировка, упаковка и подготовка к монтажу.
В заказных проектах важен не складской SKU, а связка исходные данные → подбор → фиксация ТЗ → производство. Именно в этом месте уместна технология ЦПР: сначала уточняют среду, температуру, объемы вытяжки, ограничения по монтажу и сервису, а затем выпускают комплект с согласованной геометрией, а не пытаются подогнать линию под типовой воздуховод.контакты инженерного центра ЦПР.
Гальванические ванны из полипропилена
Наиболее предсказуемый результат получается, когда гальванические ванны из полипропилена на заказ и вытяжные элементы проектируют вместе. Тогда бортовой отсос, патрубки, крышки, перегородки и магистральные подключения согласуются по материалу, температурному режиму и монтажным отметкам. пластиковые ёмкости и резервуары. Отраслевые данные по интегрированным решениям показывают, что встраивание отсоса в корпус ванны снижает риск подсоса через случайные зазоры и может экономить 15-20% площади линии по сравнению с разрозненной компоновкой.
Типовой размерный ряд полипропиленовых ванн (серия ВГ)
При проектировании интегрированных систем вентиляции мы опираемся на стандартную линейку гальванических ванн серии ВГ. Это позволяет заранее унифицировать узлы подключения бортовых отсосов:
| Модель ванны | Габариты (ДхШхВ), мм | Объем, л | Толщина стенки, мм |
|---|---|---|---|
| ВГ-125 | 500 х 500 х 500 | 125 | 6 |
| ВГ-185/1 | 500 х 500 х 750 | 185 | 6 |
| ВГ-185/2 | 750 х 500 х 500 | 185 | 6 |
| ВГ-250 | 750 х 500 х 750 | 250 | 6 |
| ВГ-280 | 1000 х 500 х 500 | 280 | 8 |
| ВГ-375/1 | 1000 х 500 х 750 | 375 | 8 |
| ВГ-375/2 | 1500 х 500 х 500 | 375 | 8 |
| ВГ-560 | 1500 х 750 х 500 | 560 | 10 |
| ВГ-840 | 1500 х 750 х 750 | 840 | 10 |
По объему поставляемое оборудование классифицируется на мелкогабаритное (до 30 м³ для метизов и мелких деталей), среднегабаритное (от 30 м³) и крупногабаритные промышленные резервуары индивидуального проектирования.
У такого решения есть и конструктивные требования. Герметичность узлов обеспечивают экструзионной сваркой с коэффициентом прочности шва не ниже 0,8 по отраслевым данным о сварных соединениях термопластов. Температурное расширение полипропилена учитывают заранее: коэффициент линейного расширения PP-H составляет 1,5 × 10^-4 K^-1, поэтому для горячих электролитов предусматривают скользящие соединения каркаса и гибкие компенсаторы на патрубках. Если эту компенсацию не заложить в чертеж, напряжения появятся в самых жестких узлах, а не в рассчитанных местах.
Если исходных данных по химии, температуре или режиму работы ванн недостаточно, корректнее остановиться и доуточнить ТЗ. Для гальваники это безопаснее, чем назначать материал или скруббер по аналогии. При подборе мы рекомендуем запросить как минимум состав электролита, температуру, габариты ванн, требуемую производительность линии, схему размещения оборудования и ограничения по пожарной безопасности. После этого уже можно переходить к инженерному подбору и изготовлению по технологии ЦПР.

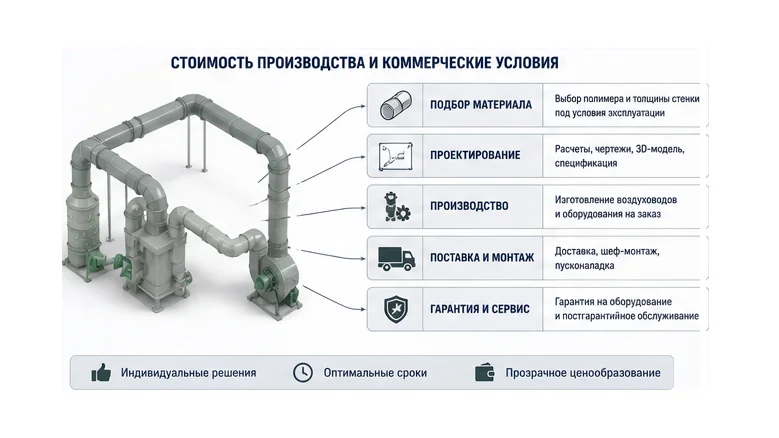

Стоимость производства и коммерческие условия
Расчет стоимости нестандартного оборудования выполняется по опросным листам и чертежам заказчика. Ниже приведены базовые ценовые ориентиры на раскрой и сварку листового полипропилена:
| Толщина листа, мм | Цена при объеме до 500 м.п., руб/м.п. | Цена при объеме до 1000 м.п., руб/м.п. | Цена при объеме от 1000 м.п., руб/м.п. |
|---|---|---|---|
| 1 – 6 | 37 | 35 | 26 |
| 8 – 12 | 72 | 70 | 54 |
- Срок расчета стоимости по ТЗ / опросным листам: от 2 рабочих дней.
- Средний срок изготовления заказных систем: 15 рабочих дней.
- Гарантийный срок: до 24 месяцев с момента ввода в эксплуатацию.
- Расчетный срок службы систем: от 10 до 20 лет (при соблюдении температурных и химических режимов).

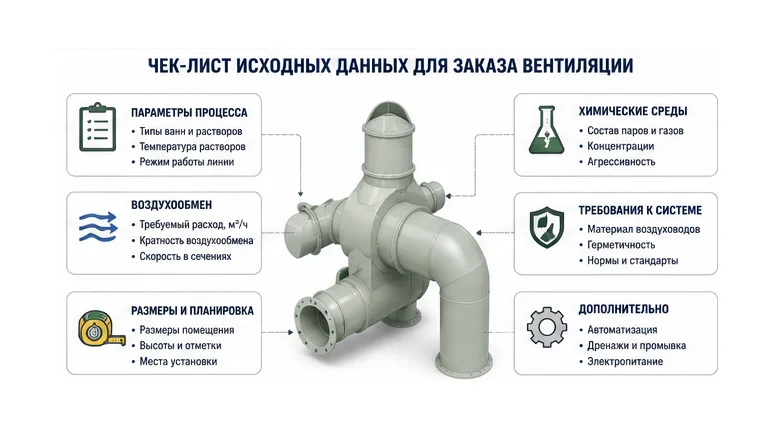

Чек-лист исходных данных для заказа вентиляции
Для точного подбора воздуховодов для гальваники технологу или закупщику необходимо подготовить следующие данные:
- Точный химический состав электролитов в каждой ванне (включая концентрации).
- Максимальная рабочая температура растворов.
- Габариты ванн (длина, ширина, глубина) и площадь зеркала испарения.
- Тип загрузки деталей (ручная, тельфер, автооператор).
- Наличие ограничений по высоте потолков и трассировке в цеху.
- Требования к пожарной безопасности (категория помещения).
Паспорт изделия
Паспорт для вентиляционного узла гальваники должен фиксировать не только материал, но и рабочую среду, температурный предел, тип соединений и расчетное разрежение. Ниже приведен ориентир для типового участка системы. Конкретные значения задают после расчета и проверки химической совместимости.
| Параметр | Типовое значение для заказной системы |
|---|---|
| Объем обслуживаемой ванны | 125-840 л и более |
| Материал воздуховода | PP-H, при особой химии PVDF, для наружных холодных участков возможен PE |
| Рабочая температура среды | Обычно до +80 °C для PP-H |
| DN круглых участков | DN 160-DN 500 по расчету расхода и скорости |
| Масса системы | Сильно зависит от трассы; полимерная система кратно легче стальной |
| Срок службы | Обычно 10-25 лет в агрессивной вентиляции при корректном подборе |
Микро-глоссарий
- Бортовой отсос — Бортовой отсос — местный вытяжной канал, установленный по кромке ванны. Его задача состоит в том, чтобы перехватывать пары у поверхности электролита до их рассеивания по помещению.
- Скруббер — Скруббер — аппарат мокрой очистки воздуха, в котором загрязненный поток контактирует с орошающей жидкостью. Для гальваники его подбирают по расходу воздуха, химическому составу выбросов, типу насадки и удобству сервисной промывки.
- PP-H — PP-H — гомополимер полипропилена, основной листовой материал для химстойких воздуховодов и ванн. Его ценят за жесткость, свариваемость и стойкость к многим кислотам и щелочам при температуре до +80 °C по DVS 2205-1.
- DVS — DVS — немецкие нормы сварки и расчета конструкций из термопластов, которые используют как инженерный ориентир при производстве воздуховодов, ванн и фасонных деталей. Для этой темы важны DVS 2205 по расчету и DVS 2207 по сварке.
