Как выбрать канализационную насосную станцию под объект: инженерное руководство

Подбор канализационной насосной станции (<a href="/stati/plastikovye-kolodcy">КНС</a>) основывается на трех ключевых параметрах: максимальном секундном притоке сточных вод, требуемом статическом и динамическом напоре, а также глубине заложения подводящего коллектора. Для большинства современных гражданских и промышленных объектов оптимальным решением является использование комплектных КНС в корпусах из инженерных полимеров — полипропилена (<a href="/stati/pp-vs-pe">PP-H</a>) или стеклопластика (GRP) с погружными насосами на автоматических трубных муфтах.

Какие исходные данные нужны для расчета КНС?

Для точного подбора КНС инженеру необходимы четыре базовых параметра: расчетный расход стоков, требуемый напор, глубина заложения подводящего коллектора и данные инженерно-геологических изысканий. Ошибки в этих данных приводят либо к переплате за избыточную мощность оборудования, либо к аварийному затоплению объекта из-за нехватки производительности.

Для проектирования КНС заказчик или проектная организация должны предоставить точные параметры гидравлического режима. Максимальный часовой приток определяет рабочий объем резервуара, а секундный расход — производительность насосных агрегатов. Геодезический напор, представляющий собой разницу высот между точкой излива и дном КНС, напрямую влияет на требуемую мощность электродвигателя. Глубина заложения лотка подводящей трубы определяет общую высоту шахты КНС и требования к кольцевой жесткости ее корпуса.

Помимо гидравлических параметров, критически важен тип перекачиваемой жидкости. Хозяйственно-бытовые, ливневые и промышленные стоки требуют разных конструктивных решений. Например, ливневые стоки часто содержат большое количество песка и мусора, что требует установки сороудерживающих корзин или песколовок. Промышленные стоки могут содержать химически агрессивные компоненты, что обязывает использовать специальные уплотнения насосов и химически стойкие материалы трубопроводов.

В перечень необходимых документов для проектирования входят технические условия от эксплуатирующей организации, отчет об инженерно-геологических изысканиях с указанием уровня грунтовых вод и типа грунта, а также профиль подводящей и отводящей сети с отметками земли и лотков труб. Наличие этих данных позволяет инженерам ЦПР выполнить точный <a href="/stati/pryamougolnye-emkosti-vanny"><a href="/stati/kak-vybrat-emkost"><a href="/stati/raschet-dvs">расчет</a></a></a> и избежать перезакладывания избыточной мощности.

Какой материал корпуса КНС выбрать для сложных грунтов?

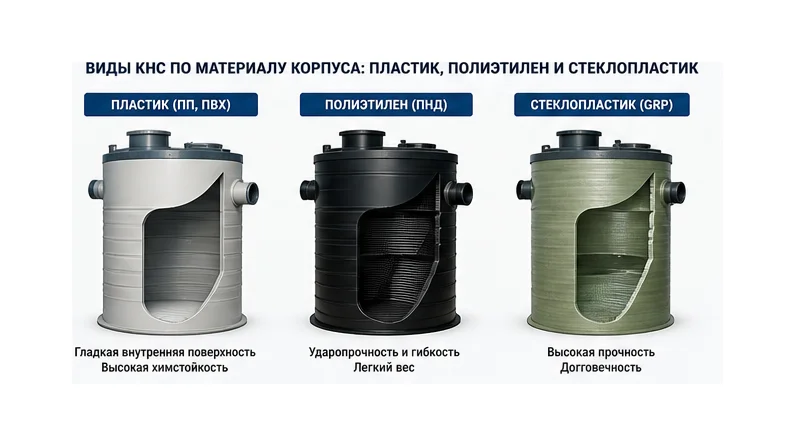

Для сложных грунтов с высоким уровнем грунтовых вод рекомендуется использовать корпуса из инженерных полимеров — полипропилена (<a href="/stati/pp-vs-pe">PP-H</a>) или стеклопластика (GRP). Они обладают абсолютной герметичностью и химической стойкостью, в отличие от железобетона, который разрушается под воздействием газовой коррозии за десять-пятнадцать лет эксплуатации.

<a href="/stati/pp-vs-pe">Полипропилен</a> (<a href="/stati/pp-vs-pe">PP-H</a>) является одним из наиболее востребованных материалов для изготовления корпусов КНС. Он обладает высокой эластичностью, что позволяет конструкции компенсировать сезонные подвижки грунта без образования трещин. Швы полипропиленового корпуса, выполненные методом экструзионной сварки, обладают прочностью на уровне основного материала. PP-H устойчив к воздействию сероводорода и других агрессивных газов, выделяющихся из сточных вод, что исключает риск коррозии.

Стеклопластик (GRP), изготовленный методом непрерывной машинной намотки, выбирают для объектов с глубоким заложением коллектора. Этот материал обладает чрезвычайно высокой удельной прочностью и жесткостью (классы SN5000–SN10000), что позволяет ему выдерживать значительные статические нагрузки от давления грунта без деформации стенок. Однако стеклопластик более чувствителен к точечным ударам при транспортировке, а его ремонт на строительной площадке требует специальных смол.

Традиционные железобетонные кольца существенно уступают полимерам. Главные недостатки бетона — высокая пористость, склонность к образованию трещин при осадке грунта и подверженность сульфатной коррозии. Герметизация стыков железобетонных колец в условиях высокого уровня грунтовых вод требует постоянных затрат на гидроизоляцию, в то время как полимерный корпус поставляется на объект в виде полностью герметичной монолитной капсулы.

Как выбрать тип установки насосов: сухой или мокрый?

Выбор между мокрым (погружным) и сухим исполнением КНС зависит от производительности станции и требований к безопасности обслуживания. Погружной монтаж оптимален для КНС малой и средней производительности благодаря компактности и низкой стоимости, тогда как сухой монтаж применяется на крупных муниципальных объектах.

Погружная (мокрая) установка предполагает размещение насосных агрегатов непосредственно на дне приемного резервуара. Насосы монтируются на автоматических трубных муфтах и опускаются по направляющим штангам. При достижении дна насос автоматически сопрягается с напорным патрубком под действием собственного веса. Преимущества такой схемы очевидны: минимальные габариты КНС, отсутствие необходимости в вентиляции сухого отсека и эффективное охлаждение двигателя перекачиваемой жидкостью.

Сухая установка предусматривает разделение корпуса КНС герметичной перегородкой на два отсека: приемный резервуар и сухой машинный зал, где монтируются насосы сухого исполнения. Это обеспечивает удобный и безопасный доступ обслуживающего персонала к оборудованию и запорной арматуре без контакта со сточными водами. Однако стоимость такой КНС выше на 50–80% из-за увеличения габаритов корпуса, необходимости проектирования систем принудительной вентиляции, дренажа и автоматического пожаротушения.

Как глубина заложения подводящего коллектора влияет на конструкцию КНС?

Глубина заложения подводящего трубопровода напрямую определяет общую высоту шахты КНС и толщину ее стенок. Чем глубже заложена труба, тем выше гидростатическое и грунтовое давление на корпус, что требует увеличения кольцевой жесткости резервуара и обязательного проектирования анкерной плиты против всплытия.

При глубине заложения коллектора до 2.5 метров условия считаются стандартными. В таких проектах используются типовые полимерные корпуса с кольцевой жесткостью класса SN2. Нагрузки на сдавливание здесь минимальны, что позволяет снизить металлоемкость и толщину стенок резервуара, удешевляя общую стоимость КНС.

Если глубина заложения составляет от 2.5 до 5.0 метров, радиальные нагрузки на корпус возрастают. Требуется расчет корпуса на прочность и применение резервуаров с кольцевой жесткостью SN4–SN8. Также на этой глубине резко увеличивается выталкивающая сила грунтовых вод, что обязывает проектировать пригрузочную железобетонную плиту-якорь, к которой КНС крепится стяжными ремнями.

При глубине заложения более 5.0 метров корпус изготавливается из профилированных труб повышенной жесткости (SN8 и выше) или стеклопластика толщиной от 20 мм. В нижней части корпуса проектируется специальная пригрузочная юбка. При монтаже она заливается товарным бетоном, что позволяет зафиксировать КНС в грунте без использования готовых дорожных плит, существенно упрощая монтажные работы в глубоком котловане.

Как правильно подобрать диаметр и высоту шахты КНС?

Диаметр шахты КНС подбирается исходя из габаритов насосных агрегатов, расстояния между ними и необходимого регулирующего объема резервуара. Высота шахты складывается из глубины подводящего лотка, высоты зоны регулирования стоков и высоты верхнего технического отсека, которая должна составлять не менее 1000 мм от уровня земли.

Регулирующий объем резервуара необходим для предотвращения слишком частого включения насосов, что особенно критично для мощных электродвигателей. Максимально допустимое число пусков насоса в час указывается производителем оборудования и обычно составляет от 10 до 15 раз. Расчет регулирующего объема выполняется по формуле, учитывающей производительность насоса и допустимую частоту включений. Недостаточный объем приведет к перегреву обмоток двигателя и выходу КНС из строя.

Диаметр корпуса подбирается по стандартной сетке диаметров. Для расходов от 1 до 5 литров в секунду (частный сектор, малые объекты) достаточно диаметра 800–1000 мм. При производительности от 5 до 20 литров в секунду (коттеджные поселки, небольшие предприятия) оптимальным является диаметр 1200–1500 мм. Крупные промышленные объекты с расходом более 100 литров в секунду требуют использования шахт диаметром от 2500 до 3000 мм и более для размещения мощного оборудования.

Когда необходимо обращаться в инженерный центр для подбора КНС?

Обращаться в инженерный центр необходимо на этапе разработки стадии Проект или сразу после получения технических условий от водоканала. Самостоятельный подбор КНС по опросным листам без профессионального гидравлического расчета часто приводит к закупке оборудования с избыточным напором, кавитации и быстрому износу насосов.

Профессиональный расчет КНС специалистами ЦПР включает построение характеристики напорного трубопровода с учетом всех местных сопротивлений (поворотов, тройников, задвижек, обратных клапанов) и эквивалентной шероховатости труб. Это позволяет точно определить рабочую точку насоса и подобрать модель с максимальным коэффициентом полезного действия (КПД) в требуемом диапазоне подач.

Перед обращением к инженерам заказчику необходимо подготовить технические условия с указанием разрешенного объема сброса, геологический разрез площадки для оценки уровня грунтовых вод, план наружных сетей канализации с высотными отметками лотков труб, а также данные о химическом составе стоков, если планируется перекачка производственных или промышленных сточных вод.

Частые вопросы

Каков средний срок службы полимерной КНС? Срок службы корпуса из полипропилена или стеклопластика составляет не менее 50 лет при соблюдении технологии монтажа. Насосное оборудование служит от 5 до 12 лет до капитального ремонта в зависимости от условий эксплуатации.

Нужна ли КНС анкерная плита, если грунтовые воды глубоко? Да, анкерная плита рекомендуется во всех случаях. Даже при глубоком залегании грунтовых вод существует риск сезонного подъема верховодки или затопления котлована ливневыми водами во время монтажа, что может привести к выдавливанию пустого полимерного резервуара из земли.

Можно ли использовать КНС для агрессивных промышленных стоков? Да, но для этого корпус изготавливается из химически стойкого полипропилена, а внутренняя обвязка выполняется из нержавеющей стали марок AISI 304 или AISI 316. Насосы подбираются со специальными торцевыми уплотнениями и взрывозащищенными двигателями.

Как часто нужно проводить техническое обслуживание КНС? Профилактический осмотр КНС проводится раз в месяц для проверки работы автоматики и визуального контроля уровня стоков. Полное техническое обслуживание с подъемом насосов, очисткой резервуара от осадка и проверкой масла в масляной камере выполняется не реже одного раза в полгода.

Как защитить КНС от замерзания в зимний период? Поскольку сточные воды имеют положительную температуру, а рабочая зона КНС находится ниже глубины промерзания грунта, станция не замерзает при постоянной работе. Для защиты верхней части КНС предусматривается утепление крышки и горловины пенополиуретаном на глубину до полутора метров.

Какой срок изготовления КНС по индивидуальному проекту? Изготовление типовых моделей КНС занимает от 10 до 14 рабочих дней. Проектирование и производство нестандартных станций по чертежам заказчика или с индивидуальными параметрами глубины и диаметра занимает от 20 до 30 рабочих дней в зависимости от сложности.

Инженеры Центра полимерных решений (ЦПР) выполнят гидравлический расчет, подберут конфигурацию корпуса и насосного оборудования по вашему ТЗ. Консультация и расчёт стоимости КНС — раздел «КНС» на pl-center.ru, почта info@pl-center.ru или Telegram @cprivg_bot.
